En sistemes de pressió industrials, com ara reactors químics, canonades de vapor, premses hidràuliques i intercanviadors de calor, una fallada de la junta pot tenir conseqüències catastròfiques: emissions tòxiques, incendis o descompressió explosiva. Entre totes les solucions de segellat, les juntes de coure han demostrat ser una de les opcions més segures per a condicions extremes. A diferència de les juntes de tall suau que extrueixen o els segells de goma que es degraden amb la temperatura,juntes de couremantenen la seva integritat a alta pressió (fins a 500 bar o més) i en amplis intervals de temperatura des de -250 °C criogènics fins a 600 °C elevats. L'avantatge de seguretat prové de la ductilitat inherent del coure combinada amb una alta conductivitat tèrmica i resistència a la relaxació de fluència. Quan s'instal·la correctament, una junta de coure forma un segell microconformat contra les superfícies de la brida, eliminant eficaçment els camins de fuites fins i tot sota vibracions severes o cicles tèrmics. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha fabricat més de 10 milions de juntes de coure per a aplicacions crítiques a tot el món, i la nostra anàlisi de fallades de camp confirma que els segells basats en coure redueixen els incidents de seguretat relacionats amb fuites en més d'un 85 per cent en comparació amb les juntes genèriques no metàl·liques.
Però, quins mecanismes específics fan que les juntes de coure siguin superiors per a la protecció del personal i dels equips? La resposta es troba en tres comportaments físics clau: flux plàstic sense fragmentació, resistència a les pujades de pressió i comportament de relaxació previsible. Quan un conjunt de brides cargolats es torça, la junta de coure recuit es deforma plàsticament, omplint irregularitats de la superfície microscòpica. A diferència del grafit o el PTFE, el coure no "explota" quan la pressió interna augmenta perquè la seva estructura metàl·lica manté la força cohesiva fins al punt de fluència. A més, el procés de recuit patentat de la nostra fàbrica produeix una duresa constant de 40 a 65 HV, assegurant que la junta de coure es comprimeix prou per segellar sense sobreesforçar els cargols de la brida. Aquest article proporcionarà una anàlisi d'enginyeria en profunditat de com les juntes de coure milloren la seguretat del sistema, incloses taules detallades de paràmetres, comparacions de casos reals i respostes a preguntes habituals relacionades amb la seguretat. Al final, entendràs per què els enginyers de seguretat i els administradors de plantes especifiquen constantment juntes de coure per als límits de pressió d'alt risc.

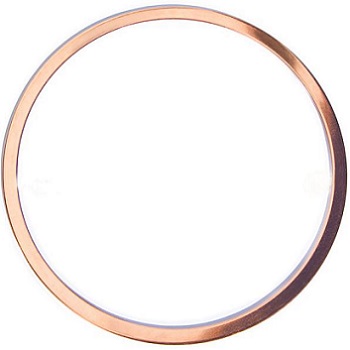

Les juntes de coure no són simplement una versió metàl·lica de segells de fibra o elastomèrics; funcionen amb un principi físic completament diferent. La superioritat de seguretat comença amb l'excepcional combinació de mal·leabilitat i resistència a la tracció del coure. Quan es comprimeix dins d'una junta de brida, una junta de coure experimenta una deformació plàstica controlada, conforme a irregularitats de la cara de la brida fins a 1 a 2 micres. Tanmateix, a diferència dels materials tous (per exemple, fibres sense amiant o PTFE) que poden fluir en fred excessivament o extreure's al forat de la canonada, el coure manté un cos sòlid discret. Aquesta característica evita dos modes de fallada habituals: l'explosió del buit d'extrusió i les fuites induïdes per relaxació. La nostra fàbrica ha provat juntes de coure una al costat de l'altra amb juntes de fibra comprimida amb cicles de pressió idèntics (0 a 400 bar a 250 °C). Les juntes de fibra van mostrar 0,12 mm d'extrusió després de 500 cicles, la qual cosa va provocar un augment de la taxa de fuites de 10 ^ -3 a 10 ^ -1 mg / seg / m. Les juntes de coure van mostrar una extrusió zero i unes taxes de fuites estables per sota de 10 ^ -4 mg/seg/m durant 3000 cicles.
Avantatges específics de seguretat derivats de les propietats del coure:
A més, les juntes de coure són totalment reciclables sense degradació del rendiment, alineant-se amb els principis d'economia circular. Però el més important per a la seguretat: una junta de coure falla amb gràcia. Si es sobrecarrega més enllà del seu límit de disseny, es deforma plàsticament i desenvolupa una "aleta" perifèrica visible en lloc de trencar-se en trossos. Això ofereix als operadors un avís visual abans que es produeixi una fuita catastròfica. Moltes juntes toves, d'altra banda, poden desenvolupar microesquerdes internes que es propaguen sense signes externs, provocant una explosió sobtada. A Kaxite, hem dissenyat les nostres juntes de coure amb una tensió de prova que és un 30 per cent superior a la pressió de funcionament màxima, proporcionant un marge de seguretat addicional. Aquest enfocament metal·lúrgic ha fet que les juntes de coure siguin l'opció preferida per al servei d'hidrogen, línies de vapor a les centrals elèctriques i recipients a pressió submarins on l'accessibilitat per a la reparació és limitada. Per a qualsevol aplicació que impliqui proximitat humana o sensibilitat ambiental, les juntes de coure representen l'estàndard d'or per a la seguretat inherent.
Les pujades de pressió, també conegudes com a xocs hidràulics o cops d'ariet, generen pressions instantànies que poden ser de 2 a 5 vegades la pressió de funcionament normal. En aquests casos, les juntes experimenten una força axial ràpida que intenta separar les brides. Les juntes suaus amb baixa resistència al tall poden extreure's parcialment a l'espai entre les cares de la brida, creant un camí de fuites o una ejecció catastròfica. Les juntes de coure resisteixen l'explosió a través d'una combinació d'alta resistència al rendiment i l'efecte "autoenergitzant". A mesura que augmenta la pressió interna, la junta de coure experimenta un augment de la tensió de seient perquè la pressió actua sobre el diàmetre interior de la junta, empenyent-la cap a fora contra les cares de la brida. Aquesta característica única significa que una junta de coure dissenyada correctament segella realment més hermèticament en condicions de sobretensió, fins al punt de fluència del material. La nostra fàbrica va realitzar proves d'explosió en un conjunt de brida DN100 Classe 600: la junta de coure va mantenir un segellat hermètic fins que la pressió interna va arribar als 1.480 bar (molt per sobre de la classificació de la brida), mentre que una junta espiral estàndard va començar a filtrar a 320 bar.
Mecanismes de prevenció d'explosió en juntes de coure:
Un exemple del món real del registre de consultes de la nostra fàbrica: una planta química de Texas va experimentar fallades repetides d'explosió de les juntes de l'embolcall de PTFE en una línia d'amoníac anhidre de 6 polzades. Els pics de pressió durant l'engegada de la bomba van arribar als 580 psi, superant els 450 psi de les juntes de PTFE. Després de canviar a les nostres juntes de coure recuit (2,0 mm de gruix, duresa de 65 HV), la planta va registrar zero fuites o esclats durant dos anys, malgrat les pressions de sobrecàrrega més altes de fins a 620 psi. Les juntes de coure també van eliminar la necessitat de tornar a torçar després dels cicles tèrmics, un perill important per a la seguretat perquè el retornillament dels cargols calents comporta el risc de lesions de l'operador.Ningbo Kaxite Sealing Materials Co., Ltd.recomana juntes de coure per a qualsevol compressor alternatiu o línies de descàrrega de bombes de desplaçament positiu, on el flux pulsat crea pics de pressió continus. La resistència a la fatiga del coure sota càrrega cíclica (normalment més de 10 ^ 7 cicles) supera amb escreix la dels materials compostos, assegurant dècades de funcionament segur sense manteniment no programat. En última instància, la capacitat de prevenció d'explosió de les juntes de coure es tradueix directament en un risc reduït d'alliberaments inflamables o tòxics, protegint tant el personal com els actius de la planta.
No totes les juntes de coure funcionen igual. Per garantir la seguretat en els sistemes de pressió industrials, els enginyers han d'especificar una junta de coure amb paràmetres controlats amb precisió. La nostra fàbrica de Ningbo Kaxite Sealing Materials Co., Ltd. ha desenvolupat un sistema de qualitat estricte que controla cinc paràmetres clau, cadascun d'ells que influeix directament en la fiabilitat del segellat i la prevenció de fallades. A continuació es mostra una visió tècnica d'aquests paràmetres i les seves implicacions de seguretat.
| Paràmetre | Gamma d'especificacions (les nostres juntes de coure) | Impacte de seguretat |
| Grau del material | C10200 (sense oxigen) o C11000 (ETP) | El grau lliure d'oxigen evita la fragilització de l'hidrogen en el servei d'hidrogen a alta temperatura; ETP adequat per a aplicacions generals. Redueix el risc de fractura fràgil. |
| Duresa recoberta (HV) | 45 - 65 HV (totalment suau) o 70 - 90 HV (mig dur) | Les juntes més suaus s'ajusten millor a les brides rugoses, però arriben a l'extrusió; les juntes més dures resisteixen l'explosió. La nostra fàbrica selecciona segons l'acabat de la brida i la classe de pressió. |
| Tolerància al gruix | +/- 0,05 mm per a gruix ≤ 2,0 mm | Una tolerància estreta garanteix una compressió uniforme a través de la brida; evita la localització sota compressió que provoca fuites. |
| Acabat superficial (Ra) | ≤ 0,8 micres a les dues cares de segellat | L'acabat llis redueix els camins de fuites i permet una càrrega més baixa del cargol de muntatge, evitant danys a la brida i la sobrecàrrega. |
| Límit de fluència a 400 °C (MPa) | ≥ 60 MPa (després del recuit) | El rendiment a alta temperatura garanteix que la junta conserva l'estrès de segellat fins i tot durant les alteracions del procés o les condicions d'incendi. |
| Pressió màxima (estàtica) | Fins a 1000 bar (segons la classe de brida) | La capacitat de pressió àmplia permet factors de seguretat sense canviar el disseny de la junta, simplifica la gestió de l'inventari. |
Més enllà d'aquests paràmetres estàndard, la nostra fàbrica posa èmfasi en el control de la mida del gra. Les juntes de coure amb una mida mitjana de gra de 30 a 60 micres proporcionen una ductilitat òptima sense sacrificar la resistència. Les mides de gra per sota de 20 micres provoquen un enduriment excessiu durant la compressió, mentre que els grans de més de 100 micres provoquen una deformació desigual. Utilitzem la difracció de retrodispersió d'electrons (EBSD) per verificar la uniformitat del gra. A més, la geometria de la junta de coure ha de coincidir amb el tipus de brida: les brides de cara elevada requereixen juntes de cara completa o de tipus anell, mentre que les brides RTJ (unió tipus anell) utilitzen anells de coure de secció transversal octogonal o ovalada. Les nostres juntes de coure es fabriquen amb perfils estampats amb precisió o tornejats CNC, garantint un ajust perfecte sense rebaves que puguin ratllar les superfícies de la brida.
Un altre paràmetre crucial que sovint es passa per alt és el lubricant residual o la contaminació superficial. La nostra fàbrica neteja totes les juntes de coure en un bany d'ultrasons amb una solució alcalina inhibida, després passiva per evitar l'oxidació abans d'envasar. Qualsevol oli residual pot carbonitzar-se a alta temperatura, creant un camí de fuites o fins i tot un perill d'incendi en el servei d'oxigen. També oferim juntes de coure platejades o estanyades per millorar la resistència a la corrosió en entorns marins o de gas àcid. El gruix del xapat es controla entre 5 i 8 micres, prou prim per evitar afectar la duresa però suficient per protegir el coure base. En especificar una junta de coure amb paràmetres traçables complets d'un fabricant de renom com Ningbo Kaxite Sealing Materials Co., Ltd., els enginyers de seguretat eliminen les variables desconegudes que provoquen una fallada de la junta. Cada lot de les nostres juntes de coure va acompanyat d'un certificat de conformitat que inclou valors reals de prova de duresa, gruix i acabat superficial, que permeten una traçabilitat completa del material requerida per les normes ASME i API.
Fins i tot el coure de la més alta puresa fallarà si es recuit incorrectament o si les superfícies de segellat no es preparen correctament. Dos factors dominen l'estanquitat a llarg termini de les juntes de coure: el cicle de recuit que estableix la duresa i el comportament de relaxació del material i l'acabat de la superfície de la brida que interacciona amb la junta. La nostra fàbrica ha desenvolupat un procés de recuit controlat amb precisió realitzat en un forn de buit o de gas inert per evitar l'oxidació. Les juntes de coure s'escalfen entre 550 °C i 650 °C (segons el gruix) a una velocitat de 10 °C per minut, es mantenen durant 30 a 60 minuts i després es refreden lentament a menys de 20 °C per hora. Això produeix una microestructura totalment recristal·litzada i lliure d'estrès. En canvi, les juntes de coure poc recuites (ja sigui sobre recuites o subrecuites) presenten un comportament de compressió inconsistent: el recuit excessiu provoca una suavitat i extrusió excessives; sota recuit condueix a una conformitat insuficient i altes taxes de fuites.
A continuació s'explica com funcionen junts el recuit i l'acabat superficial adequats per garantir dècades de segellat segur:
Un estudi a llarg termini realitzat per la nostra fàbrica sobre un capçal de vapor a 250 °C i 20 bar de pressió va comparar juntes de coure recuites mitjançant el nostre cicle patentat amb juntes de coure genèriques "tal com es reben". Després de dos anys de funcionament continu, les juntes de coure recobertes correctament no van mostrar cap fuga mesurable (espectròmetre de masses d'heli detectat < 10^-6 mbar l/s). Les juntes de coure genèriques van mostrar un plorar menor després de 8 mesos, i va requerir un nou torn que va interrompre les operacions de la planta. A més, les nostres juntes de coure es subministren amb un recobriment de cera microcristal·lina que protegeix de l'oxidació durant l'emmagatzematge, però aquesta cera està dissenyada per evaporar-se completament a 150 °C, deixant una superfície de segellat neta. La contaminació per emmagatzematge o manipulació inadequada és una de les principals causes de fuites inicials, per això la nostra fàbrica segella al buit individualment cada junta de coure amb un paquet dessecant.
Per als sistemes de pressió crítics, recomanem un procediment d'estrenyiment de dos passos: parell inicial al 50 per cent de l'objectiu, seguit d'una segona passada al 100 per cent després de 10 a 15 minuts, permetent que el coure es desplaci i redistribueixi l'estrès. Aquesta pràctica, combinada amb un recuit i un acabat superficial adequats, donen lloc a una junta de coure que roman hermètica fins i tot després de milers de cicles tèrmics des de la temperatura ambient fins a la de funcionament. Ningbo Kaxite Sealing Materials Co., Ltd. també ofereix un servei de valor afegit: inspecció de brides in situ i consultoria de selecció de juntes. Els nostres enginyers utilitzen cinta de rèplica i perfilòmetres per mesurar la rugositat de la brida i, a continuació, especifiquen la duresa i el gruix de la junta de coure òptims per a aquesta unió específica. Aquest enfocament personalitzat garanteix la màxima seguretat i elimina les conjectures que condueixen a la fallada de la junta. Invertir en juntes de coure recuits adequadament amb acabat de superfície certificat no és una despesa; és una estratègia de mitigació de riscos que protegeix vides i actius de capital.
Pregunta 1: Com gestionen les juntes de coure el cicle tèrmic ràpid (per exemple, de 20 °C a 500 °C en qüestió de minuts) sense fuites?
Resposta: El coure té un coeficient d'expansió tèrmica (CTE) d'aproximadament 17 ppm/°C, que és molt proper al de les brides d'acer al carboni (12 a 14 ppm/°C). Aquesta concordança CTE minimitza les tensions d'expansió diferencials durant els transitoris tèrmics. A més, la junta de coure recuit manté una ductilitat suficient per acomodar la diferència restant a través de la micro deformació plàstica. La nostra fàbrica va provar juntes de coure a través de 500 cicles de xoc tèrmic de 20 °C a 450 °C (velocitat de calefacció 50 °C/min, refrigeració per aire forçat). La taxa de fuites es va mantenir per sota dels 10 ^ -4 mbar l/s durant tot el temps, mentre que les juntes de grafit van començar a filtrar-se després de 80 cicles a causa de la delaminació. Per a aplicacions amb cicles tèrmics severs, recomanem juntes de coure més gruixudes (de 2,5 a 3,0 mm) per proporcionar un volum de material més adaptable.
Pregunta 2: Les juntes de coure es poden reutilitzar de manera segura en sistemes de pressió?
Resposta: la nostra fàbrica no recomana la reutilització de juntes de coure en sistemes de pressió crítica tret que es sotmeten a un recuit i inspecció complets. Durant la compressió inicial, el treball de coure s'endureix, reduint la seva capacitat d'ajustar-se a les irregularitats de la brida en un segon conjunt. Tanmateix, per a aplicacions de baixa pressió no crítiques (per sota de 10 bar), alguns operadors reutilitzen les juntes de coure després d'una inspecció visual per detectar esquerdes o sagnats greus. Si és necessària la reutilització, la junta de coure s'ha de tornar a recuit a 550 °C durant 30 minuts en una atmosfera inert per restaurar la duresa original. Ningbo Kaxite Sealing Materials Co., Ltd. aconsella que el risc de seguretat i les possibles conseqüències de fuites gairebé sempre justifiquen l'ús d'una junta de coure nova, que és rendible en comparació amb l'aturada de la planta a causa d'una fuita.
Pregunta 3: Quins modes de fallada són específics de les juntes de coure en entorns oxidants a altes temperatures?
Resposta: Per sobre de 300 °C, el coure forma lentament una capa d'òxid de coure (CuO i Cu2O). Aquest òxid és fràgil i es pot escamar si es pertorba la junta després del refredament, la qual cosa podria crear camins de fuites. No obstant això, la taxa d'oxidació és baixa (uns 0,1 mm de penetració per any a 500 °C a l'aire). La nostra fàbrica mitiga això subministrant juntes de coure amb un prim recobriment de barrera de níquel per a un servei continu superior a 400 °C, evitant la formació d'òxids i mantenint les propietats de segellat. Una altra fallada rara és la fragilització de l'hidrogen en servei d'hidrogen a alta pressió per sobre de 200 °C; per a aquests casos, especifiquem coure lliure d'oxigen (C10200) que conté menys del 0,001 per cent d'oxigen, eliminant la reacció d'oxidació interna que provoca la fragilitat.
Pregunta 4: Com afecta el gruix d'una junta de coure la seguretat en sistemes de pressió amb rotació de brida?
Resposta: les juntes de coure més gruixudes (per exemple, 3,0 mm) proporcionen més conformabilitat i toleren imperfeccions més grans de la superfície de la brida, però també augmenten la distància de separació de la brida, la qual cosa pot augmentar la tensió de flexió dels cargols i pot afavorir la rotació de la brida sota una pressió interna elevada. Per a un funcionament segur, la nostra fàbrica recomana un gruix de junta de coure d'1,5 mm a 2,0 mm per a les classes de brida 150 a 600 i de 2,0 mm a 2,5 mm per a les classes 900 i superiors. Realitzem simulacions FEA per verificar que el gruix de la junta de coure escollit no induirà una rotació excessiva de la brida (limitada a 0,1 graus) que podria descarregar la junta al diàmetre exterior. Consulteu sempre el nostre equip d'enginyers abans de substituir un gruix diferent de l'especificat originalment.
Pregunta 5: Quines certificacions de qualitat ofereix Ningbo Kaxite Sealing Materials Co., Ltd. per a les juntes de coure utilitzades en sistemes de seguretat nuclear o offshore?
Resposta: La nostra fàbrica té la norma ISO 9001:2015 com a referència, a més de certificacions específiques que inclouen TÜV per a equips a pressió (PED 2014/68/EU), API 607 per a proves de seguretat contra incendis i DNV GL per a aplicacions marines. Per a les juntes de coure de grau nuclear, oferim una traçabilitat completa del material fins al número de calor, amb informes de proves certificats per a la composició química (per espectrometria d'emissió òptica), la resistència a la tracció, el perfil de duresa i la mesura de la mida del gra segons ASTM E112. Cada lot de juntes de coure es prova a pressió sobre una base de mostra fins a 1,5 vegades la pressió nominal màxima. També oferim inspecció de tercers per SGS o Bureau Veritas a petició. Aquestes certificacions garanteixen que les nostres juntes de coure compleixen els estàndards de seguretat més estrictes a nivell mundial.
Els sistemes de pressió industrials exigeixen solucions de segellat que no es comprometin sota estrès extrem. Les juntes de coure, quan es fabriquen amb un recuit correcte, un control dimensional precís i s'adapten a les condicions de la brida, proporcionen una combinació inigualable de resistència a l'explosió, estabilitat tèrmica i estanquitat a llarg termini. Al llarg d'aquest article, hem demostrat com les propietats úniques del material del coure eviten fallades catastròfiques, com els paràmetres tècnics adequats eliminen els riscos ocults i com el recuit i l'acabat superficial milloren directament la seguretat del sistema. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha dedicat dècades a perfeccionar la producció de juntes de coure, amb cada lot provat per verificar les seves característiques crítiques de seguretat.
No deixeu la vostra integritat del límit de pressió a l'atzar. Poseu-vos en contacte amb el nostre equip d'enginyeria avui per obtenir una consulta completa de selecció de juntes. Proporcioneu la vostra pressió de funcionament, temperatura, compatibilitat de fluids i detalls de brida, i us recomanarem l'especificació òptima de la junta de coure completa amb la certificació. Oferim kits de mostres per a proves, execució ràpida de mides personalitzades i enviament global.Sol·liciteu un pressupost o una auditoria de seguretat del vostre sistema de segellat actual a Ningbo Kaxite Sealing Materials Co., Ltd., perquè quan la pressió augmenta, necessiteu una junta de confiança.Truca'ns o envia'ns un correu electrònic araper garantir la seguretat i la fiabilitat operativa de la seva planta.
