En entorns industrials exigents, el rendiment del segellat és fonamental per a la seguretat, l'eficiència i el compliment mediambiental. Entre els molts tipus de juntes disponibles, la junta dentada, també coneguda com a junta Kammprofile o junta ranurada, destaca per la seva capacitat d'oferir un segellat fiable en condicions extremes de temperatura, pressió i cicle tèrmic. Però, què és exactament una junta dentada? Essencialment, es tracta d'una junta metàl·lica amb una sèrie de serres o ranures concèntriques a la superfície de segellat, normalment coberta amb un material de cara suau com ara grafit, PTFE o un material sense amiant. Les serradures creen múltiples línies de segellat que concentren la càrrega de compressió, assegurant un segellat hermètic fins i tot quan les condicions de la brida són menys que ideals. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha estat fabricant un alt rendimentJuntes dentadesdurant més de dues dècades, al servei de les indústries des del petroli i el gas fins al processament químic i la generació d'energia.
Però, com millora una junta dentada el rendiment de segellat en comparació amb les juntes de metall planes tradicionals o les juntes enrotllades en espiral? La resposta rau en la seva interacció mecànica única amb les superfícies de la brida. Quan es comprimeixen, les serradures s'incorporen lleugerament al material de cara, creant una barrera molt eficaç contra les fuites. El nucli metàl·lic proporciona resistència estructural i resistència a la pressió, mentre que la cara suau s'adapta a les imperfeccions i irregularitats de la brida. Aquesta combinació resulta en una estanquitat excepcional amb una precàrrega relativament baixa del cargol, reduint el risc de danys a la brida i simplificant el manteniment. A més, la junta dentada ofereix una resistència superior al cicle tèrmic, ja que el nucli metàl·lic i les serradures s'adapten al moviment sense perdre la força de segellat. Aquest article ofereix una immersió tècnica completa sobre el disseny de juntes dentades, la selecció de materials, les dades de rendiment i les millors pràctiques d'aplicació, amb especificacions detallades de l'extensa cartera de productes de la nostra fàbrica.
La junta dentada deriva la seva eficiència de segellat superior del principi de concentració de tensió. A diferència d'una junta plana que es basa en una compressió uniforme sobre una gran àrea, la junta dentada utilitza ranures concèntriques, en forma de V o concèntriques que concentren la força de subjecció en una sèrie de línies de segellat estretes i d'alta tensió. Quan la junta es comprimeix entre dues brides, les serradures mosseguen el material de cara suau, creant múltiples anells concèntrics de contacte íntim. Aquest enfocament de segellat multilínia tolera molt les imperfeccions de la superfície de la brida, com ara rascades, forats de corrosió o deformacions menors, perquè cada dentat actua com un segell independent. Fins i tot si una línia de segellat està compromesa, les línies restants mantenen el segellat. La nostra fàbrica aNingbo Kaxite Sealing Materials Co., Ltd. ha dissenyat les nostres juntes serrades amb una geometria de ranura optimitzada per maximitzar el nombre de línies de segellat actives mantenint un gruix de metall adequat per a la resistència a la pressió.
Mecanismes clau que fan que el disseny dentat sigui superior:
Les dades quantitatives del nostre laboratori demostren l'avantatge d'eficiència. En una prova de fuites estandarditzada (prova de fuites d'heli, espectròmetre de masses), una junta plana de grafit amb un gruix d'1,6 mm va mostrar una taxa de fuites de 0,03 mg/(m·s) a una pressió de brida de 50 bar. Una junta dentada amb cara de grafit, utilitzant la mateixa càrrega de brida i cargol, va aconseguir una taxa de fuites de 0,001 mg/(m·s)—30 vegades menor. Aquesta millora espectacular de l'eficiència del segellat és la raó per la qual les juntes serrades s'obtenen en moltes aplicacions d'alta integritat, com ara el servei d'hidrogen i la manipulació de GNL, on fins i tot les fuites minúscules són inacceptables.
A més, el disseny dentat millora la resistència de la junta a l'"explosió" sota alta pressió interna. Les serradures creen un enclavament mecànic amb el material de cara, evitant que s'extrueixi de l'espai de la brida. Aquest és un mode de fallada comú per a les juntes suaus, especialment en aplicacions de temperatura elevada. Les nostres juntes dentades han estat provades per suportar pressions internes de fins a 250 bar sense fer front a l'extrusió, proporcionant un segellat fiable fins i tot en els serveis més exigents. Aquesta combinació d'alta eficiència de segellat, resiliència i resistència a l'explosió és per això que la junta dentada s'ha convertit en l'opció preferida per a aplicacions de segellat crítiques a tot el món.
El rendiment d'una junta dentada en condicions extremes està determinat pels materials utilitzats tant per al nucli metàl·lic com per a la cara suau. El nucli metàl·lic, fet típicament d'acer inoxidable (per exemple, 304, 316, 316L), proporciona la resistència mecànica i el retorn elàstic necessaris per suportar forces de subjecció i pressions internes elevades. El material de cara, que pot ser grafit, PTFE, mica o fibra ceràmica, proporciona la conformabilitat i la resistència química necessàries per segellar contra el fluid del procés. En seleccionar la combinació adequada de nucli i materials de cara, les juntes serrades es poden dissenyar per funcionar a temperatures des de criogènics (-196 °C) fins a 1000 °C (amb cara de mica o ceràmica) i pressions des del buit fins a 350 bar. La nostra fàbrica de Kaxite ofereix una àmplia gamma de combinacions de materials per satisfer les necessitats específiques de cada aplicació.
Consideracions de materials clau per a aplicacions en condicions extremes:
Per validar el rendiment de les nostres juntes serrades en condicions extremes, la nostra fàbrica realitza una sèrie de proves de tipus d'acord amb les normes ASME B16.20, EN 13555 i DIN 28091. Aquestes proves inclouen una prova de compressió en calent (mesura de la relaxació a temperatures elevades), una prova de fuites (amb heli o nitrogen a pressions variables) i una prova de cicle tèrmic (entre la temperatura ambient i la temperatura màxima de servei). Les nostres juntes serrades superen constantment aquestes proves, aconseguint taxes de fuites que compleixen els requisits d'emissions fugitives TA-Luft (Alemanya) i EPA (EUA) més estrictes.
En un projecte recent per a una refineria a l'Orient Mitjà, les nostres juntes serrades amb nuclis de 316L i revestiments de grafit es van especificar per a una columna de destil·lació que funcionava a 320 °C i 80 bar. Les juntes es van instal·lar en 20 brides amb diàmetres que oscil·laven entre 4" i 24". Després de tres anys de funcionament, la planta va realitzar una enquesta de fuites i va trobar zero fuites detectables de les brides, confirmant la fiabilitat de les nostres juntes serrades en condicions extremes. Aquest rendiment, combinat amb la reutilització de la junta (en molts casos, el nucli metàl·lic es pot replantejar amb un nou material de cara), fa que la junta dentada sigui una solució molt rendible per a aplicacions de segellat difícils.

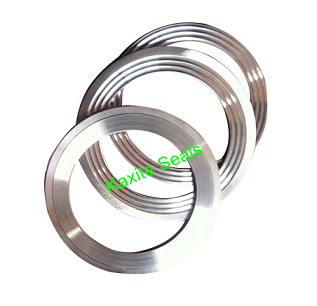

Ningbo Kaxite Sealing Materials Co., Ltd. fabrica una àmplia gamma de juntes dentades dissenyades per satisfer les diverses necessitats de les aplicacions de segellat industrial. Les nostres ofertes de productes inclouen mides estàndard segons ASME B16.20, EN 1514 i DIN 2697, així com mides personalitzades per a brides especials. La taula següent ofereix les especificacions tècniques clau dels nostres tipus de juntes dentades més populars, que s'utilitzen a les indústries química, petroquímica, de generació d'energia i de processament d'aliments. Tots els valors es basen en proves de tipus segons les normes ASME i EN. La nostra fàbrica també pot produir juntes dentades amb materials especialitzats, com ara nuclis platejats per a una conductivitat a alta temperatura, o revestiments de grafit exfoliat amb nivells d'alta puresa.
| Paràmetre | Estàndard de cara de grafit | Cara de PTFE | Cara de mica (alta temperatura) | Cara ceràmica (temperatura extrema) |
| Material del nucli | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Gruix del nucli (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Profunditat de serrat (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Material de cara | Grafit expandit (98% de puresa mínima) | PTFE pur (o modificat) | Mica flogopita | Fibra ceràmica + mica |
| Gruix de cara (mm) | 0,3 - 0,5 mm per costat | 0,5 - 1,0 mm per costat | 0,4 - 0,6 mm per costat | 0,5 - 0,8 mm per costat |
| Interval de temperatura (°C) | -196 °C a +450 °C (gas inert) | -196 °C a +260 °C | -196 °C a +800 °C | -196 °C a +1000 °C |
| Pressió màxima (bar) a 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Taxa de fuites (mg/(m·s)) a 50 bar | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Tipus de brida aplicables | RF, FF, mascle/dona, llengua/solc | RF, FF | RF, llengüeta/solc | RF, llengüeta/solc |
A més d'aquestes ofertes estàndard, la nostra fàbrica ofereix diverses funcions opcionals per millorar el rendiment i simplificar la instal·lació. Aquests inclouen un anell de centratge interior i exterior (per simplificar l'alineació i evitar la sobrecompressió), un anell de localització (per mantenir la junta al seu lloc durant el muntatge de la brida vertical) i un disseny de "ventilació de gas" (per a juntes dentades de doble cara per evitar que el gas s'enganxi). També oferim una àmplia gamma de mides personalitzades, des de 1/2 "NPS a 60" NPS, i formes especials per a brides no estàndard. Totes les nostres juntes dentades es subministren amb un full d'instal·lació detallat i una taula de recomanacions de parell, que garanteix que la junta s'instal·la correctament per obtenir un rendiment òptim.
El control de qualitat és una prioritat a la nostra fàbrica. Cada junta dentada es sotmet a una inspecció visual per detectar defectes superficials, una comprovació dimensional mitjançant CMM (màquina de mesura de coordenades) per a brides crítiques i una prova de fuites per a aplicacions d'alta pressió. Oferim un informe complet de traçabilitat del material, inclosos els certificats de molí per al nucli metàl·lic i la certificació de la puresa i les propietats del material de cara. Aquesta traçabilitat és essencial per a les indústries amb requisits de qualitat estrictes, com la nuclear i l'aeroespacial. Les nostres juntes dentades compleixen totalment la Directiva Europea d'equips a pressió (PED) i estan disponibles amb el marcatge CE quan sigui necessari.
Fins i tot la junta dentada de la més alta qualitat fallarà si no s'instal·la correctament. El disseny únic de la junta dentada, que es basa en la concentració de tensions i múltiples línies de segellat, requereix procediments d'instal·lació específics per aconseguir el seu rendiment nominal. Els errors habituals d'instal·lació inclouen un apretament excessiu (que pot aixafar les serradures), un ajustament insuficient (que provoca fuites), una càrrega desigual del cargol (que provoca una distorsió de la brida) i danys al material de cara durant la manipulació. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha desenvolupat un protocol d'instal·lació detallat que s'ha validat al camp durant milers d'instal·lacions. Seguir aquestes directrius garanteix que la junta dentada ofereix tot el seu potencial de segellat i assoleix la vida útil esperada.
Passos essencials d'instal·lació per a les juntes dentades:
Un estudi de cas d'una planta química als EUA il·lustra la importància d'una instal·lació correcta. La planta utilitzava les nostres juntes serrades en una brida del reactor que funcionava a 250 °C i 60 bar. Malgrat les juntes d'alta qualitat, la planta va experimentar fuites intermitents. La investigació va revelar que els cargols de la brida s'estaven estrènyer amb un patró circular, no un patró creuat, el que va provocar una càrrega desigual i una distorsió de la brida. Després de tornar a entrenar l'equip de manteniment en el procediment d'ajustament correcte, la fuita es va eliminar i les juntes van funcionar perfectament durant els propers tres anys fins a la següent parada de manteniment planificada. Aquest exemple subratlla que la instal·lació adequada és tan important com la selecció de les juntes.
La nostra fàbrica ofereix un programa gratuït de formació en instal·lació per als nostres clients, que es pot dur a terme in situ o en línia. La formació cobreix la manipulació de les juntes, la inspecció de brides, el càlcul del parell i l'ús d'equips de tensió hidràulica. També oferim una llista de verificació d'instal·lació que els equips de manteniment poden utilitzar per assegurar-se que s'han completat tots els passos. A més, oferim un servei de retornatge per a brides crítiques, on els nostres tècnics visiten el lloc per realitzar el re-parell després del primer cicle tèrmic. Invertint en una instal·lació adequada, podeu assegurar-vos que les vostres juntes serrades aconsegueixen el seu màxim rendiment i vida útil, protegint el vostre equip i personal.
Pregunta 1: Quina diferència hi ha entre una junta dentada i una junta enrotllada en espiral?
Resposta: totes dues són juntes d'alt rendiment, però es diferencien pel que fa a la construcció i el principi de segellat. Una junta enrotllada en espiral està feta de capes alternes de metall i material de farciment enrotllades en espiral, que proporciona característiques semblants a una molla i una gran flexibilitat. Una junta dentada, en canvi, consisteix en un nucli metàl·lic sòlid amb serrats concèntrics a la superfície, cobert amb una cara suau. La junta dentada ofereix una major resistència a l'explosió i és menys propensa a danys durant la manipulació i la instal·lació. També sol requerir càrregues de cargol més baixes per aconseguir un segell en comparació amb les juntes enrotllades en espiral de la mateixa mida. Per a aplicacions amb cicles tèrmics severs o alta pressió interna, la junta dentada sovint és l'opció preferida a causa del seu nucli metàl·lic robust i de múltiples línies de segellat.
Pregunta 2: es poden reutilitzar les juntes dentades després de retirar-les?
Resposta: En general, no recomanem reutilitzar juntes dentades, especialment en serveis crítics. Una vegada que la junta s'ha comprimit, les serradures i el material de revestiment s'han fixat i poden no segellar tan eficaçment si es reutilitzen. Tanmateix, en algunes aplicacions no crítiques, de baixa pressió i de baixa temperatura, és possible que es pugui reutilitzar la junta si el material de cara encara està intacte i les serradures no es deformen. El nucli metàl·lic sovint es pot replantejar amb material de cara nou a la nostra fàbrica, restaurant la junta a noves condicions. Aquest servei està disponible per a juntes grans on els costos de substitució són elevats. Per a aplicacions crítiques per a la seguretat, utilitzeu sempre una junta dentada nova.
Pregunta 3: Quina és la màxima pressió i temperatura per a una junta dentada?
Resposta: La pressió i la temperatura màximes depenen dels materials utilitzats. Amb un nucli d'acer inoxidable 316L i una cara de grafit expandit, les nostres juntes dentades poden funcionar a temperatures de fins a 450 °C (en atmosferes inerts) i pressions de fins a 250 bar. Per a temperatures més altes, les versions amb mica o ceràmica poden suportar fins a 800 °C a 1000 °C, però la pressió nominal disminueix lleugerament. Per a aplicacions criogèniques, la junta pot funcionar a -196 °C amb cara de PTFE. És essencial consultar les nostres fitxes tècniques o contactar amb la nostra fàbrica a Ningbo Kaxite Sealing Materials Co., Ltd. per seleccionar la combinació de material correcta per a les vostres condicions d'operació específiques.
Pregunta 4: Quin acabat superficial de brida es requereix per a una junta dentada?
Resposta: Per obtenir un rendiment òptim, l'acabat de la superfície de la brida ha de ser de Ra 3,2 a 6,3 micròmetres (125 a 250 micropolzades). Aquest acabat proporciona una rugositat suficient perquè les serradures mosseguin el material del parament sense causar danys al parament. Un acabat més suau (per exemple, Ra 1.6) pot reduir la fricció i fer que la junta llisqui durant el cargol, mentre que un acabat més rugós pot provocar un desgast excessiu de la cara. La nostra fàbrica ofereix directrius de preparació de brides per a diversos tipus i materials de brida. Si la brida està corroïda o té rascades profundes, recomanem tornar a mecanitzar la superfície de la brida abans d'instal·lar la junta dentada.
Pregunta 5: Com es comparen les juntes dentades amb les juntes de xapa (tallades d'una làmina) en termes de rendiment?
Resposta: les juntes de xapa són més senzilles i menys cares, però depenen d'una compressió uniforme sobre una àrea gran i són més sensibles a les irregularitats de la brida i les variacions de càrrega del cargol. Les juntes dentades proporcionen un rendiment de segellat superior, especialment en aplicacions d'alta pressió, alta temperatura i cicles tèrmics. El disseny dentat concentra la càrrega i crea múltiples línies de segellat, fent-lo més tolerant a les imperfeccions de la brida. A més, les juntes serrades tenen una taxa de relaxació de fluència molt més baixa, mantenint la seva força de segellat al llarg del temps. Per a aplicacions crítiques on no es poden tolerar les fuites, les juntes dentades són l'opció preferida sobre les juntes de xapa. La nostra fàbrica pot proporcionar una anàlisi comparativa del rendiment per ajudar-vos a fer la selecció correcta.
La junta dentada és una solució provada per a aplicacions de segellat industrial exigents, que ofereix un rendiment superior gràcies al seu disseny únic dentat, múltiples línies de segellat i versatilitat de material. Des de forns d'alta temperatura fins a línies criogèniques de GNL, des de vapor d'alta pressió fins a productes químics agressius, la junta dentada proporciona la fiabilitat i la seguretat que exigeix la indústria moderna. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha construït una reputació per oferir juntes serrades d'alta qualitat amb una fabricació de precisió, un control de qualitat rigorós i una gran experiència tècnica. Oferim una àmplia gamma de mides estàndard i personalitzades, així com funcions opcionals per simplificar la instal·lació i millorar el rendiment.
Esteu buscant una solució de segellat fiable per a la vostra aplicació crítica?Poseu-vos en contacte amb Ningbo Kaxite Sealing Materials Co., Ltd. avuiper a una consulta integral. Proporcioneu les dimensions de la brida, les condicions de funcionament i el medi de procés, i el nostre equip d'enginyers recomanarà el material i el disseny òptims de la junta dentada. Oferim mostres gratuïtes, lliurament ràpid i una gamma completa d'informes de proves.Sol·liciteu ara la vostra mostra gratuïta de junta dentada i el full de dades tècniques a Ningbo Kaxite Sealing Materials Co., Ltd. i experimenteu la diferència en el rendiment del segellat.
