En un gasoducte d'alta pressió o un hidrocracker de refineria, les juntes amb brides han de contenir fluids a pressions superiors a 400 bar i temperatures que circulin des de l'ambient fins a més de 500 °C. La junta que realitza aquesta funció de segellat no és una làmina suau i compressible. Es tracta d'un anell de metall sòlid, una junta de junta d'anell, que segella mitjançant un mecanisme que és fonamentalment diferent del d'una junta convencional. La junta de junta d'anell no depèn de l'elasticitat d'un material de cautxú o grafit. Es basa en l'aplicació precisa de la precàrrega del cargol per forçar un contacte metall a metall entre la junta i la ranura de la brida. La precàrrega del cargol és la força que activa el rendiment de segellat de la junta. Sense la precàrrega suficient, la junta de l'anell no segellarà. Amb una precàrrega excessiva, la brida o la junta es poden danyar. La precàrrega del cargol és la variable crítica que determina l'èxit o el fracàs de l'articulació.
La qüestió de com la precàrrega del cargol activa el rendiment de segellat de la junta de junta d'anell és una qüestió de mecànica i ciència dels materials. La precàrrega del cargol crea una tensió de seient a la junta, la qual cosa fa que s'ajusti a la ranura de la brida. El material de la junta ha de tenir la duresa correcta per deformar-se lleugerament i omplir les irregularitats microscòpiques de la superfície de la ranura. La brida ha de ser prou forta per suportar la precàrrega sense cedir. I els cargols s'han de prémer amb un patró controlat per garantir una distribució uniforme de la càrrega al voltant de l'anell. Aquest article examinarà la mecànica de la precàrrega del cargol, el disseny de la junta de junta d'anell, el paper de la duresa de la junta i les consideracions pràctiques per aconseguir un segell fiable. També proporcionarem especificacions detallades per al nostreJuntes de junta d'anellde la nostra fàbrica a Ningbo Kaxite Sealing Materials Co., Ltd.

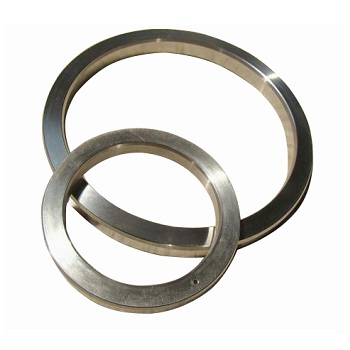

Una junta de junta d'anell és un element de segellat metàl·lic que s'utilitza en juntes amb brides d'alta pressió i alta temperatura. Normalment es fa amb un anell metàl·lic sòlid amb una secció transversal ovalada o octogonal. La junta està dissenyada per encaixar en una ranura mecanitzada amb precisió a la cara de la brida. Quan les brides es cargolen juntes, la junta es comprimeix entre les dues ranures, creant un segell metall a metall. El mecanisme de segellat d'una junta de junta d'anell és diferent del d'una junta tova. Una junta suau segella adaptant-se a la superfície de la brida i omplint les irregularitats microscòpiques. Una junta de junta d'anell segella deformant lleugerament el metall i creant un contacte de línia amb la ranura. La tensió de contacte a la línia de contacte és extremadament alta, cosa que crea un segell fins i tot a pressions molt altes. La taula següent resumeix les característiques clau d'una junta de junta d'anell.
| Característica | Descripció |
| Material | Ferro tou, acer al carboni, acer inoxidable, Monel, Inconel |
| Secció transversal | Oval o octogonal |
| Mecanisme de segellat | Línia de contacte metall a metall |
| Classificació de pressió | Fins a 10.000 psi (690 bar) i més |
| Classificació de temperatura | -200 °C a +850 °C (segons el material) |
| Normes | API 6A, ASME B16.20 |
A Kaxite, la nostra fàbrica fabrica juntes de junta d'anells en una varietat de materials i mides per satisfer els requisits de les aplicacions més exigents. Utilitzem un mecanitzat de precisió per garantir que les dimensions de la junta siguin precises i que l'acabat superficial sigui correcte. Les nostres juntes estan certificades segons els estàndards API 6A i ASME B16.20, garantint que compleixen els més alts nivells de qualitat i fiabilitat.
La precàrrega del cargol és la tensió que es crea als cargols quan s'estrenen. És la força que subjecta les brides i comprimeix la junta. Sense la precàrrega del cargol, les brides no es mantindrien juntes i la junta no es comprimiria. La precàrrega del cargol és el que activa el rendiment de segellat de la junta de junta d'anell. Quan els cargols estan apretats, la força de precàrrega es transmet a través de les brides a la junta. La junta es comprimeix contra la ranura, creant un contacte d'alta tensió que segella la junta. La quantitat de precàrrega determina la tensió del seient a la junta, que al seu torn determina la qualitat del segell. Si la precàrrega és massa baixa, la tensió del seient serà insuficient i la junta es filtrarà. Si la precàrrega és massa alta, la brida o la junta pot cedir, provocant també una fuita. La precàrrega del cargol s'ha de calcular i controlar acuradament per garantir un segellat fiable. La taula següent il·lustra la relació entre la precàrrega del cargol i la tensió de seient de la junta.
| Precàrrega del cargol (kN) | Tensió de seient de la junta (MPa) | Rendiment de segellat |
| 50 | 100 | Insuficient; probable que es filtri |
| 100 | 200 | Marginal; pot filtrar sota pressió |
| 150 | 300 | bo; segell fiable |
| 200 | 400 | Excel·lent; segellat òptim |
| 250 | 500 | Excessiu; risc de cediment de la brida |
A la nostra fàbrica, oferim als nostres clients recomanacions detallades de cargolats per a les nostres juntes d'anell. Especifiquem la precàrrega necessària del cargol, el patró d'estrenyiment i els requisits de lubricació. El nostre equip d'enginyers us pot ajudar amb el càlcul de la precàrrega correcta per a la vostra combinació específica de brida i junta. També oferim suport tècnic in situ si cal.
La duresa de la junta de junta d'anell és un factor crític en el seu rendiment de segellat. La junta ha de ser prou suau per deformar-se lleugerament sota la precàrrega del cargol, adaptant-se a la ranura de la brida i creant un segell. Tanmateix, també ha de ser prou dur per resistir l'extrusió i per mantenir la seva forma a alta pressió. La duresa de la junta ve determinada pel material del qual està feta. El ferro tou és el material més tou i més utilitzat. És adequat per a aplicacions de baixa pressió i baixa temperatura. L'acer al carboni és més dur i s'utilitza per a pressions més altes. L'acer inoxidable és encara més dur i ofereix resistència a la corrosió. Monel i Inconel s'utilitzen per a les aplicacions més exigents, on es requereix una gran resistència i resistència a la corrosió. La taula següent resumeix la duresa i les aplicacions típiques dels materials comuns de junta de junta d'anell.
| Material | Duresa (HB) | Pressió màxima (bar) | Aplicació típica |
| Ferro tou | 90-120 | 100 | Aigua a baixa pressió, vapor |
| Acer al carboni | 120-150 | 250 | Petroli i gas, indústria en general |
| Acer inoxidable 304 | 150-180 | 400 | Química, petroquímica |
| Acer inoxidable 316 | 150-180 | 400 | Ambients corrosius |
| Monel | 150-200 | 500 | Aigua de mar, alta temperatura |
| Inconel | 180 - 250 | 690 | Alta temperatura, alta pressió |
A lesNingbo Kaxite Sealing Materials Co., Ltd., fabriquem juntes de junta d'anell en tots aquests materials. També oferim una gamma de nivells de duresa dins de cada material per adaptar-se a diferents aplicacions. El nostre equip d'enginyers us pot ajudar a seleccionar el material i la duresa adequats per als vostres requisits específics.
La ranura de la brida és l'àrea encastada de la cara de la brida on es col·loca la junta d'unió de l'anell. Les dimensions i l'acabat superficial de la ranura són crítics per al rendiment de segellat de la junta. La ranura s'ha de mecanitzar amb toleràncies precises per garantir que la junta estigui ben col·locada i que la tensió de contacte sigui uniforme. L'angle de la ranura, la profunditat de la ranura i l'amplada de la ranura afecten el rendiment del segellat. L'acabat superficial de la ranura ha de ser prou llis per permetre que la junta es deformi i ompli les irregularitats microscòpiques, però no tan suau com perquè la junta no pugui agafar la superfície. La taula següent resumeix els paràmetres clau de ranura per a les juntes d'unió d'anell estàndard.
| Paràmetre | Especificació | Importància |
| Angle de ranura | 23° ± 1° (oval); 23° ± 1° (octogonal) | Assegura un seient i un contacte adequats |
| Profunditat de solc | Segons API 6A / ASME B16.20 | Assegura que la junta està totalment capturada |
| Amplada de la ranura | Segons API 6A / ASME B16.20 | Assegura que la junta s'ajusta sense massa espai lliure |
| Acabat superficial (Ra) | 1,6 - 3,2 µm | Permet agafar i segellar la junta |
| Planitud | 0,05 mm per 100 mm | Assegura una tensió de contacte uniforme |
A la nostra fàbrica, podem oferir suport tècnic en el disseny i el mecanitzat de ranures de brida. També oferim un servei d'inspecció de ranura per verificar que la ranura compleix els requisits de la norma aplicable. Això és important perquè una ranura desgastada o danyada pot evitar que fins i tot una junta nova segeixi correctament.
El càlcul de la precàrrega del cargol és un pas crític en el disseny i el muntatge d'una junta de junta d'anell. La precàrrega ha de ser suficient per crear la tensió de seient requerida a la junta, però no tan alta que cedi la brida o els cargols. El càlcul té en compte la tensió de seient de la junta, les dimensions de la brida, la mida i el material del cargol, i la pressió i temperatura de funcionament. La precàrrega es calcula normalment mitjançant el codi de caldera i recipient a pressió ASME o l'estàndard equivalent. Un cop calculada la precàrrega, s'ha d'aplicar als cargols de manera controlada. Això es fa normalment amb una clau de torsió o un tensor hidràulic. S'ha de seguir el patró de tensió per garantir una distribució uniforme de la càrrega. La taula següent resumeix els passos clau per aplicar la precàrrega del cargol.
| Pas | Acció | Propòsit |
| 1 | Netegeu i inspeccioneu la brida i la ranura | Assegureu-vos que no hi hagi deixalles ni danys |
| 2 | Lubriqueu les cares de cargols i femelles | Redueix la fricció i garanteix una precàrrega constant |
| 3 | Premeu els cargols en forma d'estrella al 30% del parell objectiu | Col·loqueu la junta i alineeu les brides |
| 4 | Premeu els cargols en forma d'estrella al 60% del parell objectiu | Comprimiu gradualment la junta |
| 5 | Premeu els cargols en forma d'estrella al 100% del parell objectiu | Aconseguir la precàrrega final |
| 6 | Comproveu el parell després de 24 hores | Compensa el fluir i la relaxació |
A Ningbo Kaxite Sealing Materials Co., Ltd., oferim als nostres clients procediments detallats de cargolat per a les nostres juntes de junta d'anell. També oferim formació i assistència in situ per garantir que la precàrrega s'aplica correctament. El nostre objectiu és ajudar els nostres clients a aconseguir un segell fiable cada vegada.
Les especificacions clau per a una junta de junta d'anell inclouen la mida de la junta, la classe de pressió, el material, el tipus de secció transversal i la duresa. La taula següent ofereix un resum de les especificacions típiques de les nostres juntes de junta d'anell.
| Especificació | Interval | Notes |
| Mida | 1/2" a 36" | Segons API 6A / ASME B16.20 |
| Classe de pressió | Classe 150 a Classe 2500 | També pressions API 6A |
| Material | Ferro tou, acer al carboni, SS304, SS316, Monel, Inconel | Seleccionat en funció de l'aplicació |
| Tipus de secció transversal | Oval (R), Octagonal (RX), Alt rendiment (BX) | Seleccionat en funció de la pressió i el solc |
| Duresa | Per estàndard de material | Seleccionat en funció del material de la brida |
| Acabat superficial | Ra 1,6 - 3,2 µm | Assegura un seient adequat |
| Normes | API 6A, ASME B16.20, DIN 2693 | Compliment dels estàndards internacionals |
A la nostra fàbrica, fabriquem juntes de junta d'anell per complir aquestes especificacions i molt més. Podem personalitzar la junta per adaptar-se als requisits específics del projecte, inclosos materials especials, mides especials i seccions transversals especials. El nostre equip d'enginyers pot ajudar amb el procés de selecció i proporcionar dades tècniques detallades per al vostre projecte.
Pregunta 1: Quina és la precàrrega recomanada del cargol per a una junta de junta d'anell?
Resposta: La precàrrega recomanada del cargol depèn de la mida de la junta, la classe de pressió, el material de la junta i el material de la brida. Normalment es calcula utilitzant el codi de caldera i recipient a pressió ASME o l'estàndard equivalent. La precàrrega ha de ser suficient per crear l'esforç d'assentament requerit a la junta sense cedir la brida o els cargols. A Ningbo Kaxite Sealing Materials Co., Ltd., oferim recomanacions detallades de cargols per a cadascuna de les nostres juntes d'anell.
Pregunta 2: es pot reutilitzar una junta de junta d'anell?
Resposta: En general, no s'ha de reutilitzar una junta de junta d'anell. Quan la junta es comprimeix, es deforma plàsticament per adaptar-se a la ranura. Aquesta deformació és permanent i la junta no tornarà a la seva forma original. La reutilització d'una junta de junta d'anell pot provocar una fuita perquè la junta no segellarà correctament la segona vegada. L'estàndard de la indústria és substituir la junta cada vegada que s'obre la junta. La nostra fàbrica recomana utilitzar una junta nova per a cada muntatge.
Pregunta 3: Quina diferència hi ha entre una junta ovalada i una octogonal?
Resposta: La junta ovalada (tipus R) té una secció transversal arrodonida i s'utilitza en aplicacions estàndard. La junta octogonal (tipus RX) té una secció transversal plana que proporciona un segellat més eficient a pressions més altes. La junta octogonal requereix un disseny de ranura diferent que la junta ovalada. L'elecció entre els dos depèn de la classe de pressió i de la ranura de la brida. El nostre equip d'enginyers us pot ajudar a seleccionar el tipus adequat per a la vostra aplicació.
Pregunta 4: Com sé si la meva junta de junta d'anell té fuites?
Resposta: els signes d'una junta d'unió d'anell amb fuites inclouen un fluid o gas visible que s'escapa de l'articulació, una caiguda de la pressió del sistema i la presència d'un so de xiuxiueig. Si sospiteu que hi ha una fuita, la junta s'ha de despresuritzar i inspeccionar immediatament. S'ha de substituir la junta i la ranura de la brida s'ha d'inspeccionar per detectar danys. Les fuites poden ser perilloses, especialment en serveis d'alta pressió o tòxics, per la qual cosa mai s'han de ignorar.
Pregunta 5: Quin és el patró d'ajust correcte per a una brida de junta d'anell?
Resposta: El patró d'estrenyiment correcte és un patró en estrella, on els cargols s'estrenyen en una seqüència d'encreuament. Els cargols s'han de prémer en diverses etapes, normalment al 30%, 60% i 100% del parell objectiu. Això assegura que la junta es comprimeix uniformement i que les brides romanguin paral·leles. Després de l'estrenyiment inicial, el parell s'ha de comprovar després de 24 hores per compensar la fluència i la relaxació. A Ningbo Kaxite Sealing Materials Co., Ltd., oferim procediments detallats d'ajustament per a les nostres juntes d'anell.
La precàrrega del cargol és la força que activa el rendiment de segellat d'una junta de junta d'anell. Sense la precàrrega suficient, la junta no pot deformar-se i crear el contacte d'alta tensió que és necessari per segellar les juntes d'alta pressió i alta temperatura. La precàrrega del cargol s'ha de calcular, aplicar i controlar acuradament per garantir un segellat fiable. El material de la junta, la ranura de la brida i el procediment de cargolat tenen un paper important en el rendiment del segellat. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica té l'experiència i l'experiència per fabricar juntes de junta d'anell que compleixin els requisits més exigents. Utilitzem materials d'alta qualitat, mecanitzat de precisió i proves rigoroses per garantir que cada junta que produïm ofereix un rendiment fiable. També oferim un suport tècnic integral per ajudar els nostres clients a aconseguir un segell exitós.
Tant si esteu dissenyant un nou sistema d'alta pressió com si esteu mantenint-ne un d'existent, us convidem a contactar amb el nostre equip tècnic per parlar dels vostres requisits. Podem proporcionar especificacions del producte, recomanacions de cargolats i assistència in situ. El nostre compromís amb la qualitat i la satisfacció del client ens ha convertit en un soci de confiança per a aplicacions de segellat a tot el món.
Poseu-vos en contacte amb Ningbo Kaxite Sealing Materials Co., Ltd. avuiper parlar dels vostres requisits de junta d'anell i descobrir com els nostres productes poden garantir un segellat fiable a les vostres aplicacions més exigents.
