En una plataforma petroliera en alta mar al mar del Nord, una línia de gas d'alta pressió funciona a 350 bar i 120 °C. Les brides que connecten les seccions de canonades estan segelladesJuntes de junta d'anellfabricat en acer inoxidable SS316L. Aquestes juntes han de suportar no només la pressió i la temperatura extremes del fluid del procés, sinó també l'atac implacable de l'esprai de sal, la humitat i el moviment constant del mar. Una fallada de la junta aquí no és un inconvenient menor; és un esdeveniment catastròfic que pot provocar un incendi, una explosió, un desastre ambiental i la pèrdua de vides. L'elecció del material de la junta és, per tant, una de les decisions més crítiques en l'enginyeria offshore. SS316L s'ha convertit en el material preferit per a les juntes d'anell en aquests entorns perquè ofereix una combinació única de resistència a la corrosió, resistència mecànica i estabilitat tèrmica que cap altre material pot igualar a un cost comparable.
Les juntes de junta d'anell són segells metàl·lics que s'utilitzen en aplicacions d'alta pressió i alta temperatura. Estan dissenyats per encaixar en una ranura especialment mecanitzada a la cara de la brida, creant un segell metall a metall quan les brides es cargolen junts. L'acció de segellat es basa en la deformació del material de la junta a la ranura, que crea una junta estanca i a prova de fuites. El material de la junta determina la seva capacitat de suportar les tensions corrosives i mecàniques de l'aplicació. SS316L, una versió amb baixes emissions de carboni de l'acer inoxidable estàndard 316, és especialment adequada per a entorns marins i offshore a causa de la seva excel·lent resistència a la corrosió de clorurs i esquerdes. A lesNingbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica fa més de 15 anys que fabriquen juntes de junta d'anell de SS316L i altres aliatges d'alt rendiment, i hem perfeccionat els nostres processos de selecció i producció de materials per satisfer els requisits més exigents de la indústria offshore.
El medi marí és un dels ambients naturals més corrosius de la terra. L'aigua de mar conté aproximadament un 3,5% de sals dissoltes, principalment clorur de sodi, juntament amb quantitats més petites de sals de magnesi, calci i potassi. Aquestes sals fan de l'aigua de mar un excel·lent electròlit, que accelera els processos de corrosió electroquímica. Per als components metàl·lics, la combinació d'ions clorur, oxigen dissolt i humitat crea un atac implacable que pot provocar que fins i tot els materials d'alta qualitat es degraden amb el temps. En aplicacions offshore, els reptes són encara més grans. L'atmosfera està saturada d'esprai de sal, les temperatures oscil·len entre la calor tropical i el fred àrtic i les tensions mecàniques són intenses. La taula següent resumeix els principals reptes de corrosió en entorns marins i offshore.
| Desafiament de la corrosió | Descripció | Impacte sobre les juntes |
| Pitting de clorur | Atac localitzat per ions clorur | Forats i degradació superficial |
| Corrosió per escletxes | Atac en zones estancades | Degradació a les superfícies de segellat |
| Corrosió galvànica | Metalls diferents en contacte | Corrosió accelerada de metalls menys nobles |
| Fissures per corrosió per estrès | Corrosió sota esforç de tracció | Esquerdes i fallades sobtades |
| Erosió Corrosió | Flux de fluid d'alta velocitat | Eliminació mecànica de l'òxid protector |
Les conseqüències de la corrosió a les juntes d'anell són greus. Una junta corroïda pot perdre la seva força de segellat, provocant fuites. Una junta esquerdada pot fallar catastròficament. En una plataforma de petroli o gas en alta mar, una fuita de la junta pot alliberar hidrocarburs inflamables, creant un risc d'incendi o d'explosió. En una canonada marina, una fuita pot causar contaminació ambiental. En una planta dessalinitzadora, una fuita pot comprometre la qualitat de l'aigua. Per tant, la selecció d'un material resistent a la corrosió com SS316L no és només una preferència de qualitat; és un imperatiu de seguretat. La nostra fàbrica de Kaxite té una àmplia experiència en el subministrament de juntes d'anells per a aplicacions marines i offshore, i entenem la importància crítica de la selecció de materials en aquests entorns.
Quan seleccioneu un material per a les juntes d'unió en entorns marins i offshore, els enginyers han de triar entre una varietat d'opcions, com ara acer al carboni, acer inoxidable, acer inoxidable dúplex i aliatges exòtics com Inconel i Monel. Cada material té la seva pròpia combinació de resistència a la corrosió, resistència mecànica i cost. SS316L és sovint l'opció preferida perquè ofereix el millor equilibri de rendiment i cost per a moltes aplicacions marines. Per entendre per què, és útil comparar SS316L amb altres materials comuns. La taula següent ofereix una comparació de les propietats clau d'aquests materials.
| Material | Resistència a la corrosió en aigua de mar | Resistència mecànica | Cost | Aplicació típica |
| Acer al carboni | Pobre (requereix recobriment) | Alt | Baixa | Aplicacions seques i no crítiques |
| SS304 | Moderat (picadura en clorurs) | Alt | Baixa | Propòsit general, ambients suaus |
| SS316L | Excel·lent (resisteix a les picades de clorur) | Alt | Mitjana | Marí, marí, processament químic |
| Dúplex SS | Excel·lent | Molt alt | Alt | Marina d'alta pressió i alta temperatura |
| Inconel 625 | Excel·lent | Molt alt | Molt alt | Ambients extrems, gas agre |
| Monel 400 | Excel·lent | Alt | Alt | Conduccions d'aigua de mar, intercanviadors de calor |
L'avantatge clau de SS316L sobre SS304 és el seu contingut en molibdè. SS316L conté un 2-3% de molibdè, que millora significativament la seva resistència a la corrosió per picats i esquerdes en entorns que contenen clorur. L'SS304, que no conté molibdè, és susceptible de picar a l'aigua de mar, especialment a les zones estancades on es poden concentrar els clorurs. L'acer inoxidable dúplex ofereix encara més resistència i resistència a la corrosió, però és més car i més difícil de mecanitzar. Inconel i Monel ofereixen els nivells més alts de resistència a la corrosió, però el seu cost pot ser prohibitiu per a moltes aplicacions. SS316L ofereix la millor combinació de resistència a la corrosió, resistència mecànica i cost per a la majoria d'aplicacions de juntes d'unió d'anells marines i offshore.
La "L" de SS316L significa "baix carboni". L'SS316 estàndard té un contingut màxim de carboni del 0,08%, mentre que l'SS316L té un contingut màxim de carboni del 0,03%. Aquesta diferència pot semblar petita, però té un impacte significatiu en el rendiment del material en aplicacions de soldadura i d'alta temperatura. Quan els acers inoxidables austenítics com SS316 s'escalfen a temperatures entre 425 °C i 815 °C, es formen precipitats de carbur de crom als límits del gra. Aquest procés es coneix com a sensibilització. La formació de carburs de crom esgota les àrees circumdants de crom, reduint la seva resistència a la corrosió. En un medi marí, les zones sensibilitzades són molt susceptibles a la corrosió intergranular. En reduir el contingut de carboni, SS316L minimitza la formació de carburs de crom, fent-lo resistent a la sensibilització i la corrosió intergranular.
El baix contingut de carboni de SS316L també millora la seva soldabilitat. Quan es solda SS316, la zona afectada per la calor es pot sensibilitzar si el contingut de carboni és massa alt. SS316L es pot soldar sense tractament tèrmic posterior a la soldadura en la majoria d'aplicacions, perquè el baix contingut de carboni evita la sensibilització. Això és especialment important per a les juntes d'anell, que es poden fabricar mitjançant soldadura o mecanitzat. La taula següent resumeix les propietats químiques i mecàniques clau de SS316L.
| Propietat | Especificació |
| Carboni (C) màx | 0,03% |
| Crom (Cr) | 16-18% |
| Níquel (Ni) | 10-14% |
| Molibdè (Mo) | 2-3% |
| Manganès (Mn) màx | 2,0% |
| Silici (Si) màx | 0,75% |
| Fòsfor (P) màx | 0,045% |
| Sofre (S) màx | 0,030% |
| Resistència a la tracció | 485 - 690 MPa |
| Resistència de rendiment (compensació del 0,2%) | 170 - 310 MPa |
| Elongació | 40% min |
| Duresa (Rockwell B) | 95 màx |
A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica només utilitza material certificat SS316L de proveïdors de renom. Verifiquem la composició química i les propietats mecàniques de cada lot de material que rebem. També realitzem proves de corrosió intergranular a les nostres juntes acabades per assegurar-nos que compleixen els requisits de la pràctica ASTM A262 E. Aquest rigorós control de qualitat garanteix que les nostres juntes de junta d'anell ofereixen un rendiment fiable en els entorns marins i offshore més exigents.
El rendiment d'una junta de junta d'anell depèn no només del material sinó també de la seva geometria. La junta està dissenyada per encaixar en una ranura de la cara de la brida. Quan les brides es cargolen juntes, la junta es comprimeix i el seu material es deforma per omplir la ranura i crear un segell. La forma de la junta i la ranura determinen el mecanisme de segellat. Hi ha diversos perfils estàndard de junta d'anell, cadascun amb les seves pròpies característiques. Els més comuns són els tipus R, RX i BX. El tipus R és un anell ovalat o octogonal que s'utilitza en aplicacions estàndard. El tipus RX és un anell ovalat modificat que s'utilitza en aplicacions de pressió més alta. El tipus BX és un anell hexagonal que s'utilitza en aplicacions d'alta pressió i alta temperatura. La taula següent resumeix les característiques clau d'aquests perfils.
| Perfil | Forma | Classificació de pressió | Aplicació típica |
| R | Oval o octogonal | Fins a 10.000 psi | Propòsit general, caps de pou |
| RX | Oval modificat | Fins a 15.000 psi | Més pressió, servei agre |

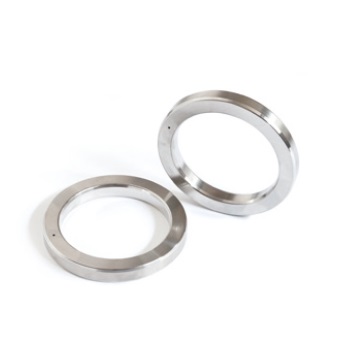

| BX | Hexagonal | Fins a 20.000 psi | Alta pressió, alta temperatura |
L'elecció del perfil depèn de la pressió, la temperatura i la naturalesa del fluid que es segella. El tipus R és el més comú i és adequat per a una àmplia gamma d'aplicacions. El tipus RX s'utilitza en aplicacions de pressió més alta i té una geometria lleugerament diferent que millora el rendiment de segellat. El tipus BX s'utilitza en les aplicacions més exigents i està dissenyat per proporcionar un segellat fiable a pressions de fins a 20.000 psi. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica fabrica juntes de junta d'anell en tots aquests perfils, en una varietat de mides per adaptar-se a les especificacions estàndard de la brida.
La taula següent ofereix les especificacions de rendiment clau per a les nostres juntes d'anell SS316L. Aquestes especificacions es basen en proves estàndard i es proporcionen com a referència per a enginyers i especialistes en adquisicions.
| Paràmetre | Especificació | Estàndard de prova |
| Material | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Duresa | ≤ 160 HBW | ASTM E10 |
| Resistència a la tracció | ≥ 485 MPa | ASTM E8 |
| Límit de rendiment | ≥ 170 MPa | ASTM E8 |
| Elongació | ≥ 40% | ASTM E8 |
| Corrosió intergranular | Passar | ASTM A262 Pràctica E |
| Temperatura màxima de funcionament | 800 °C (continu) | — |
| Pressió màxima de funcionament | 20.000 psi (depenent del perfil) | — |
| Acabat superficial | Ra 1,6 µm màx | — |
| Mides estàndard | Perfils R, RX i BX segons l'API 6A | API 6A |
A la nostra fàbrica, fabriquem juntes de junta d'anell per complir aquestes especificacions i molt més. També podem produir juntes personalitzades per a aplicacions especials. El nostre procés de control de qualitat inclou inspecció dimensional, certificació de materials i proves de rendiment. Oferim un certificat de conformitat amb cada comanda, documentant la composició del material, les propietats mecàniques i els resultats de les proves. Aquest nivell de documentació és essencial per a aplicacions offshore, on la traçabilitat i l'assegurament de la qualitat són fonamentals.
Pregunta 1: Quina diferència hi ha entre les juntes de junta d'anell SS316 i SS316L?
Resposta: La diferència principal és el contingut de carboni. SS316 té un contingut màxim de carboni del 0,08%, mentre que SS316L té un contingut màxim de carboni del 0,03%. El menor contingut de carboni de SS316L el fa resistent a la sensibilització i la corrosió intergranular, que és important en aplicacions de soldadura i d'alta temperatura. Per a entorns marins i offshore, SS316L és generalment preferit a causa de la seva resistència a la corrosió superior.
Pregunta 2: Es poden utilitzar les juntes d'unió d'anell SS316L en el servei de gas àcid?
Resposta: SS316L no es recomana per al servei de gas àcid (entorns que contenen H2S) perquè és susceptible a l'esquerda per tensió de sulfur. Per a aplicacions de gas àcid, normalment es requereix un material més dur com Inconel 625 o un acer inoxidable dúplex. La selecció del material de la junta s'ha de basar en la composició i les condicions específiques del fluid de procés. El nostre equip tècnic pot assessorar sobre el millor material per a la seva aplicació.
Pregunta 3: Quina és la temperatura màxima que poden suportar les juntes d'anell SS316L?
Resposta: Les juntes d'unió d'anell SS316L poden suportar temperatures de funcionament contínues de fins a 800 °C. No obstant això, a temperatures superiors a 425 °C, el material pot ser sensible a la sensibilització si no s'estabilitza adequadament. Per a aplicacions d'alta temperatura, és important verificar que el material ha estat tractat tèrmicament adequadament i provat per a la resistència a la corrosió intergranular. La nostra fàbrica ofereix la certificació de proves de corrosió intergranular per a totes les juntes d'alta temperatura.
Pregunta 4: Com puc seleccionar el perfil correcte de junta de junta d'anell per a la meva aplicació?
Resposta: La selecció del perfil depèn de la pressió, la temperatura i la naturalesa del fluid. El tipus R és adequat per a aplicacions d'ús general de fins a 10.000 psi. El tipus RX s'utilitza per a pressions més altes de fins a 15.000 psi. El tipus BX s'utilitza per a les aplicacions més exigents fins a 20.000 psi. L'especificació de la brida també dictarà el perfil requerit. El nostre equip tècnic us pot ajudar a seleccionar el perfil correcte per a la vostra aplicació específica.
Pregunta 5: Quina documentació es proporciona amb les juntes de junta d'anell SS316L?
Resposta: proporcionem un certificat de conformitat amb cada comanda, documentant la composició del material, les propietats mecàniques i els resultats de les proves. Això inclou l'anàlisi química, els resultats de les proves de tracció, els resultats de les proves de duresa i els resultats de les proves de corrosió intergranular. També oferim informes d'inspecció dimensional i un certificat de traçabilitat del material. Aquesta documentació és essencial per garantir la qualitat i el compliment normatiu en aplicacions marines i offshore.
Les juntes d'anell SS316L són l'opció ideal per a aplicacions marines i offshore perquè ofereixen una combinació única de resistència a la corrosió, resistència mecànica i estabilitat tèrmica. El contingut de molibdè de SS316L proporciona una excel·lent resistència a la corrosió de clorurs i esquerdes, mentre que el baix contingut de carboni evita la sensibilització i la corrosió intergranular. El material es pot mecanitzar en una varietat de perfils per satisfer els requisits de pressió i temperatura de l'aplicació. I es pot certificar per complir amb els estàndards de qualitat més estrictes. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica compta amb l'experiència i l'equip per fabricar juntes de junta d'anell SS316L que compleixen els requisits més exigents de la indústria offshore.
Tant si esteu dissenyant una nova plataforma offshore com si en manteniu una existent, us convidem a contactar amb el nostre equip tècnic per parlar dels vostres requisits de juntes. Podem proporcionar especificacions detallades del producte, certificacions de materials i suport d'aplicacions. El nostre compromís amb la qualitat i la satisfacció del client ens ha convertit en un soci de confiança per a solucions de segellat a tot el món.
Poseu-vos en contacte amb Ningbo Kaxite Sealing Materials Co., Ltd. avuiper parlar dels vostres requisits de junta de junta d'anell i descobrir com les nostres juntes SS316L poden afrontar els reptes de les vostres aplicacions marines i offshore.
