Camineu per qualsevol instal·lació de processament químic i trobareu una xarxa complexa de canonades, recipients i intercanviadors de calor, tots units per connexions amb brides. Aquestes connexions són els punts febles potencials i es basen en un component humil però crític: la junta. Durant dècades, el valor predeterminat de la indústria va ser sovint juntes enrotllades en espiral o fins i tot materials simples de làmines sense amiant. Tanmateix, s'està produint un canvi fonamental.Juntes de metall ondulat(CMG) s'estan convertint ràpidament en l'estàndard per a aplicacions crítiques de segellat, i per una bona raó. Ofereixen una combinació única de resiliència, resistència a la temperatura i fiabilitat de segellat que no tenen igual moltes alternatives tradicionals. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha estat al capdavant d'aquesta revolució, fabricant juntes de metall ondulat d'alt rendiment que resolen els problemes de segellat més difícils de les plantes químiques, les refineries i les instal·lacions petroquímiques a tot el món.
La creixent preferència per les juntes de metall ondulat no és només una tendència; és una resposta lògica a les creixents demandes del processament químic modern. Les plantes funcionen a pressions i temperatures més altes per millorar l'eficiència. Manegen mitjans més agressius i tòxics, on les fuites no només són costoses, sinó que poden ser desastroses. La normativa mediambiental i de seguretat s'està endurint, obligant a unes emissions pràcticament nuls. En aquest paisatge desafiant, destaca la junta de metall ondulat. El seu perfil ondulat exclusiu proporciona un retorn elàstic i una resistència excepcionals, compensant les inevitables fluctuacions tèrmiques i de pressió d'un procés. Aquesta resiliència garanteix un segell hermètic a llarg termini, reduint les emissions fugitives i eliminant la necessitat d'un nou parell constant. En aquest article, explorarem els principis d'enginyeria, la ciència dels materials i les aplicacions pràctiques que fan de les juntes de metall ondulat l'opció preferida per a la indústria química i oferirem una visió detallada i tècnica de les especificacions i les millors pràctiques per al seu ús.
En el món del processament químic, l'"estat estacionari" és un mite. Les operacions del món real es caracteritzen per l'expansió i la contracció tèrmiques, les pujades de pressió i les vibracions. Aquestes tensions cícliques són l'enemic principal d'un segell de brida fiable. Les juntes planes tradicionals, com ara les làmines sense amiant, poden tenir un "conjunt" permanent sota la càrrega inicial del cargol. Això vol dir que perden la seva resistència i elasticitat amb el temps. Quan la brida experimenta un cicle tèrmic, l'expansió pot comprimir encara més la junta i, quan es refreda, la junta no pot tornar a sortir per mantenir una pressió de segellat adequada. Aquesta pèrdua de càrrega del cargol provoca fuites. Una junta de metall ondulat és fonamentalment diferent. El seu nucli és un perfil metàl·lic prim i ondulat que actua com una sèrie de molles. Quan es comprimeix, no falla plàsticament de la mateixa manera; reté una energia elàstica important.
Per visualitzar-ho, imagineu la diferència entre una làmina plana de cartró i una caixa de cartró ondulat. El llençol pla es doblega i es doblega amb facilitat, perdent la seva força. La caixa corrugada, però, és rígida i pot remuntar. El mateix principi s'aplica a les juntes. El perfil ondulat de les nostres juntes metàl·liques ondulades ofereix un alt grau de flexibilitat i recuperació. Un estudi recent d'un institut de segellat europeu líder va mesurar la "relaxació de la fluència" de diversos tipus de juntes. La relaxació de fluïdesa és la pèrdua d'estrès sobre el cargol al llarg del temps. Després de 1.000 hores a 300 °C, una junta estàndard de fibra comprimida havia perdut més del 60% de la seva tensió inicial. Una junta de grafit flexible va perdre un 35%. Les nostres juntes de metall ondulat, en canvi, van perdre menys del 15% de la seva tensió inicial. Aquesta retenció excepcional de la càrrega del cargol significa que la brida roman segellada durant més temps, fins i tot quan el sistema pateix un sever cicle tèrmic i de pressió.
Aquesta resiliència no es tracta només de segellar; també es tracta de seguretat i cost. En molts processos, detectar una petita fuita pot ser difícil, i requereix equips de detecció de gas cars. Quan es detecta una fuita, sovint s'ha de tancar la planta per tornar a estrènyer o substituir la junta. Per a una planta química, un tancament pot costar desenes de milers de dòlars per hora en producció perduda. En mantenir un segell a llarg termini, les juntes de metall ondulat redueixen la freqüència d'aquestes intervencions costoses i disruptives. La característica "spring-back" del nucli corrugat garanteix que la junta pugui acomodar el moviment diferencial entre brides, protegint el segell i evitant emissions fugitives. Aquesta fiabilitat és la raó principal per la qual els gestors de manteniment especifiquen cada cop més juntes de metall ondulat per a les seves aplicacions més crítiques i desafiants.
Un dels escenaris de segellat més difícils en el processament químic és una brida de gran diàmetre i baixa pressió. Penseu en un dipòsit d'emmagatzematge, un conducte de gran diàmetre o una coberta d'intercanviador de calor. Aquestes brides sovint són difícils de segellar perquè tenen una superfície molt gran, però només es pot aplicar una quantitat limitada de força del cargol sense distorsionar la pròpia brida. A més, les cares de brida en aquestes aplicacions sovint es fan malbé, es piquen o s'alineen malament a causa de canvis anteriors de juntes o simplement a causa de la mida de l'estructura. Una junta plana tradicional requereix una pressió superficial molt alta per crear un segell, però en una brida gran, aconseguir aquesta pressió uniforme és gairebé impossible.

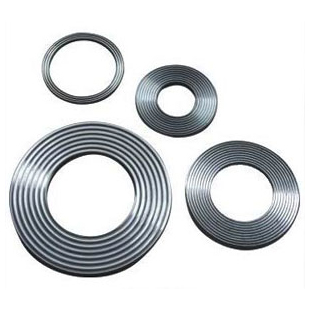

Aquí és on brilla el geni del disseny de junta de metall ondulat. El seu patró ondulat crea una sèrie de línies de segellat altament concentrades. En lloc de requerir una pressió mitjana alta a tota la cara de la junta, centra la càrrega del cargol disponible en aquestes zones de contacte estretes. Això significa que una junta de metall ondulat pot aconseguir un segellat hermètic fins i tot amb càrregues de cargols relativament baixes. La capacitat d'ajustar-se a les irregularitats de la superfície és un altre avantatge crític. El nucli corrugat actua com un diafragma flexible que pot comprimir-se i adaptar-se a les imperfeccions de la superfície, cosa que és essencial a l'hora de segellar brides grans, de vegades deformades. Les juntes planes estàndard simplement no poden salvar aquests buits i imperfeccions sense una reparació extensa a la cara de la brida, un procés costós i que requereix molt de temps.
Aquest avantatge de rendiment es tradueix directament en un estalvi de costos real. En el passat, si un dipòsit de gran diàmetre tenia fuites, la solució sovint era aïllar el dipòsit, buidar-lo i fer que un soldador repare la cara de la brida o utilitzar un procés de mecanitzat personalitzat. Això sovint requeria setmanes de preparació i costos importants. Amb les juntes de metall ondulat, molts d'aquests problemes es resolen a nivell de juntes. La nostra fàbrica,Ningbo Kaxite Sealing Materials Co., Ltd., produeix juntes de metall ondulat en mides de fins a diversos metres de diàmetre, per a pressions tan baixes com uns mil·libars i per a condicions de buit. La capacitat de la junta de proporcionar un segellat fiable sota càrregues tan baixes de cargols, combinada amb la seva tolerància a les imperfeccions de la superfície, la converteixen en la solució ideal per a aquestes aplicacions problemàtiques a gran escala. Aquesta capacitat permet a les plantes evitar costosos temps d'inactivitat i reparacions de brides, mantenint les operacions en funcionament i reduint els pressupostos de manteniment.
La selecció de la junta de metall ondulat correcta per a una aplicació específica de processament químic requereix una comprensió clara de les condicions de funcionament i de les especificacions tècniques de la junta. Un desajust pot provocar fallades prematures, fuites i perills potencials. La taula següent proporciona una guia d'especificacions detallada per a la nostra gamma estàndard de juntes de metall ondulat, destacant la justificació d'enginyeria darrere de cada paràmetre. Tanmateix, per a aplicacions complexes, oferim un servei d'enginyeria personalitzat complet per dissenyar una junta perfectament adaptada a la vostra brida.
| Paràmetre | Especificació estàndard | Justificació de l'enginyeria i impacte de l'aplicació |
| Material bàsic | SS304, SS316, SS316L, titani | Determina la resistència a la corrosió i la capacitat de temperatura. SS316L és comú per a la majoria de serveis químics. Titani per a la corrosió severa i resistència a altes temperatures. |
| Gruix del nucli (mm) | 0,20 - 0,40 | Els nuclis més gruixuts (0,30-0,40 mm) proporcionen una major resistència i són preferits per a brides de gran diàmetre i de baixa pressió. Els nuclis més prims (0,20 mm) són per a sistemes d'alta pressió que requereixen una relaxació mínima. |
| Pas de corrugació (mm) | 2,5 - 4,0 | El to és la distància entre els pics de corrugació. Un pas més ajustat (2,5 mm) crea més línies de segellat, millor per a aplicacions de baixa càrrega de cargols. Un pas més ample (4,0 mm) és per a aplicacions d'alta pressió. |
| Alçada de corrugació (mm) | 0,8 - 1,5 | Determina la compressibilitat i el retorn elàstic. Les altures més altes permeten més moviment de brida i una millor conformació de la superfície. |
| Material de l'element de segellat | Grafit flexible, PTFE, mica | El grafit flexible és el més comú, proporcionant una excel·lent resistència química i a la temperatura. El PTFE és per a productes químics agressius a temperatures més baixes. La mica és per a temperatures ultra altes. |
| Densitat de l'element de segellat (g/cm³) | 1,0 - 1,2 (grafit) | Una densitat més alta redueix la porositat i la fluïdesa, però pot ser més difícil de comprimir. Una densitat estàndard és un bon equilibri. |
| Temperatura màxima de disseny (°C) | Fins a 650 °C (amb mica) | Aquest és el límit crític. Superar-lo pot provocar que el nucli o l'element de segellat es degradi, provocant una fallada del segell. |
| Pressió màxima de disseny (bar) | Fins a 250 bar | Determina la càrrega mínima del cargol i la resistència necessària de la junta. Les pressions més altes requereixen un nucli més gruixut o més fort. |
| Tensió de la junta recomanada (N/mm²) | 50-150 | Aquesta és la tensió de compressió necessària per aconseguir un segellat. Massa baix i la brida es filtrarà; massa alt i pot danyar la junta o la brida. |
| Taxa de fuites (ASTM F37) | < 0,001 ml/min | Aquesta és la mètrica de rendiment de segellat, que indica la capacitat de la junta per evitar emissions fugitives. |
En seleccionar una junta de metall ondulat, no es tracta només de les especificacions individuals del material; es tracta d'entendre la interacció entre la junta i la brida. La càrrega del cargol ha de ser suficient per comprimir la junta i generar l'esforç de segellat requerit, però no tan alta que aixafi el nucli. L'acabat de la superfície de la brida i el paral·lelisme també tenen un paper crucial. Recomanem un acabat superficial de la brida de Ra 3,2 a 6,3 µm per a un segellat òptim. A Kaxite, el nostre equip tècnic utilitza l'anàlisi d'elements finits (FEA) avançada per simular el comportament de la junta sota càrregues i pressions específiques dels cargols. Això ens permet recomanar el disseny òptim de la junta i un procediment de parell controlat, assegurant una connexió fiable i sense fuites que compleix els estàndards d'emissions més estrictes.
La indústria química és increïblement diversa i s'encarrega de tot, des d'hidrocarburs benignes fins a àcids agressius, càustics i dissolvents. No hi ha una junta "universal" única que pugui suportar tots els ambients químics. La veritable força de la junta de metall ondulat rau en la seva personalització. En seleccionar acuradament el metall central i el material de cara (o element de segellat), la junta es pot dissenyar amb precisió per als mitjans específics i les condicions de funcionament. Aquesta flexibilitat és la raó per la qual s'especifiquen cada cop més sobre les juntes espirals estàndard, que tenen una gamma més limitada d'opcions de construcció. A Ningbo Kaxite Sealing Materials Co., Ltd., produïm juntes de metall ondulat amb una àmplia gamma de combinacions de materials per satisfer les exigents demandes de les indústries química, petroquímica i farmacèutica.
El nucli metàl·lic proporciona la resistència i la resistència estructurals. Per al servei químic general, SS316L és una opció versàtil, que ofereix una bona resistència a una àmplia gamma de medis i temperatures de funcionament. Per a entorns més corrosius, com els que involucren clorurs o àcids, es recomanen aliatges superiors com Hastelloy C276 o Inconel 625. Per a aplicacions a temperatures extremadament altes, com les dels forns de refineria, s'utilitzen aliatges a base de titani o níquel. La nostra fàbrica manté un inventari complet d'aquests metalls especials, cosa que permet una fabricació ràpida. L'elecció de l'element de segellat és igualment crítica. L'opció més habitual és el grafit flexible, que ofereix una excel·lent resistència a la calor (fins a 650 °C) i compatibilitat química amb la majoria d'hidrocarburs i vapor. Tanmateix, el grafit no és adequat per a àcids altament oxidants, ja que es pot oxidar i perdre les seves propietats de segellat. En aquests casos, utilitzem un material de revestiment de PTFE o les seves formes modificades, que són químicament inerts.
També oferim dissenys innovadors, com ara una construcció de "Doble capa de segellat". Això implica l'ús de dos elements de segellat diferents, per exemple, una capa interior de grafit per al segellat primari i un anell exterior de PTFE per protegir-se dels mitjans que atacarien el grafit. Un altre disseny avançat és la inclusió d'un anell de suport interior i exterior. Un anell interior evita que la junta es col·lapsi cap a dins sota pressió (especialment important per a altes pressions), mentre que un anell exterior proporciona protecció contra la corrosió i ajuda a centrar-se. Aquest nivell de personalització és el motiu pel qual les juntes de metall ondulat s'estan convertint en l'estàndard per a aplicacions crítiques per a la seguretat i d'alt valor. Un cas concret: un important fabricant farmacèutic estava lluitant amb problemes de contaminació en un bucle d'aigua d'alta puresa a causa dels materials extraïbles de les juntes estàndard. La nostra fàbrica va dissenyar una junta metàl·lica corrugada amb una cara sòlida de PTFE i un nucli SS316L que eliminava tots els extractables, proporcionant un segell pur i net. Aquest tipus de solució a mida només és possible amb la plataforma de disseny flexible d'una junta de metall ondulat.
Pregunta 1: En què difereix una junta de metall ondulat d'una junta espiral en termes de rendiment?
Resposta: La diferència principal rau en el disseny bàsic. Una junta enrotllada en espiral utilitza una tira metàl·lica en forma de V enrotllada helicoïdal amb un farcit. Són excel·lents per a moltes aplicacions, però poden ser propensos a "explotar" si el farciment està danyat. Una junta de metall corrugat utilitza un nucli de metall ondulat sòlid i continu, que proporciona una estructura més robusta i rígida. Aquest disseny ofereix una resistència a l'explosió superior i és més resistent als cicles tèrmics greus. Tot i que les juntes en espiral són una bona opció de propòsit general, les juntes de metall ondulat solen ser preferides per a brides de gran diàmetre i de baixa pressió i per a aplicacions on els danys a la cara de la brida o la desalineació són una preocupació.
Pregunta 2: Es pot utilitzar una junta de metall ondulat en una brida amb un acabat superficial molt rugós?
Resposta: Sí, aquest és un dels seus avantatges principals. El perfil ondulat actua com una sèrie de molles flexibles que es poden comprimir i adaptar-se a les irregularitats de la superfície. L'element de segellat suau (grafit o PTFE) omple els buits microscòpics, creant un segell. Això els fa ideals per reparar brides velles i corroïdes sense la despesa de repavimentar. Tanmateix, sempre recomanem una cara de brida raonablement llisa i plana per aconseguir un segellat òptim. Per a brides extremadament rugoses, pot ser necessari un element de segellat més gruixut o un parament de major densitat. El nostre equip tècnic us pot assessorar sobre la millor solució per a la vostra condició específica.
Pregunta 3: Quin parell he d'utilitzar per cargolar una junta de metall ondulat?
Resposta: no hi ha un valor de parell únic. Depèn de la mida de la junta, la mida del cargol, la qualificació de la brida i el material de la junta. L'objectiu és aconseguir la tensió recomanada de la junta (normalment 50-150 N/mm² per a les juntes de metall ondulat) sense aixafar el nucli. Oferim un procediment de parell detallat amb cada junta que subministrem, que es calcula en funció del disseny específic de la brida. Aquest procediment especificarà el parell en ft-lbs o Nm, la seqüència d'estrenyiment i el nombre de passades. És essencial seguir aquest procediment per aconseguir un segellat sense fuites i evitar danys. No supereu mai el parell recomanat.
Pregunta 4: Les juntes de metall ondulat són adequades per al servei al buit?
Resposta: Sí, absolutament. Les juntes de metall ondulat són excel·lents per a aplicacions de buit, inclòs el buit elevat. El seu nucli rígid evita que siguin arrossegats a l'espai de la brida, a diferència d'algunes juntes de xapa més suaus. El disseny ondulat també proporciona un segell positiu fins i tot sota pressió negativa. Recomanem un disseny amb un anell de suport interior per evitar el col·lapse cap a dins i un element de segellat d'alta densitat per minimitzar la desgasificació. La nostra fàbrica de Ningbo Kaxite Sealing Materials Co., Ltd. ha subministrat juntes de metall corrugat per a nombroses aplicacions de buit, incloses les indústries farmacèutiques i de semiconductors.
Pregunta 5: Com puc emmagatzemar les juntes de metall ondulat per assegurar-ne la integritat abans de la instal·lació?
Resposta: les juntes de metall ondulat s'han d'emmagatzemar en un ambient net, sec i fresc. S'han de protegir de la humitat, la brutícia i les temperatures extremes. L'embalatge original (sovint una bossa de plàstic tancada amb un deshumidificador) s'ha de mantenir intacte fins a la instal·lació per evitar l'oxidació o la contaminació. S'han d'emmagatzemar plans per evitar la distorsió, i no s'han d'apilar amb altres objectes pesats a sobre. La nostra fàbrica proporciona instruccions detallades d'emmagatzematge amb cada enviament per garantir que les juntes arribin al lloc en perfectes condicions.
Des de suportar els cicles tèrmics i de pressió més brutals fins a segellar brides problemàtiques de gran diàmetre i oferir una flexibilitat de material incomparable, la junta de metall corrugat ha demostrat ser la solució de segellat superior per a la indústria moderna de processament químic. La seva enginyeria única proporciona un nivell de fiabilitat, seguretat i rendibilitat que les alternatives tradicionals de juntes simplement no poden igualar. Per als enginyers de manteniment i directors de planta, representa una inversió proactiva en operacions a llarg termini sense fuites.
Esteu preparat per millorar el rendiment de segellat de la vostra planta?Poseu-vos en contacte amb Ningbo Kaxite Sealing Materials Co., Ltd. avuiper parlar de la vostra aplicació específica. El nostre equip d'enginyers experimentats treballarà amb vostè per seleccionar el disseny òptim i la combinació de materials per a les seves connexions de brida més crítiques. Oferim consultes tècniques gratuïtes, recomanacions de disseny de juntes i formació in situ per als vostres equips de manteniment.Sol·liciteu ara la vostra consulta tècnica gratuïta a Ningbo Kaxite Sealing Materials Co., Ltd. i assegureu-vos la integritat de la vostra planta amb el segellat fiable de les juntes de metall ondulat.
