En aplicacions industrials d'alta temperatura, com ara refineries petroquímiques, plantes de generació d'energia i intercanviadors de calor, les juntes estàndard solen fallar a causa de la degradació tèrmica, la relaxació de fluència o la pèrdua de resistència. Les juntes dentades metàl·liques, però, estan dissenyades específicament per excel·lir en aquests entorns exigents. Però, què els fa tan adequats per a altes temperatures? La resposta rau en el seu disseny únic i la selecció de materials. Una junta metàl·lica dentada consisteix en un nucli metàl·lic (normalment d'acer inoxidable o un aliatge d'alt níquel) amb serrats concèntrics (solcs) a les dues cares, i sovint un material de cara suau com el grafit o PTFE aplicat sobre les serradures. El nucli metàl·lic proporciona resistència mecànica i estabilitat tèrmica, mentre que les serradures concentren la força de segellat en una banda estreta, creant càrregues unitàries elevades que s'adapten al moviment de la brida i al cicle tèrmic. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica fa més de 20 anys que fabriquen juntes serrades i hem validat el seu rendiment a temperatures que van des dels -200 °C fins als 850 °C, depenent dels materials utilitzats.
La idoneïtat de les juntes dentades metàl·liques per a altes temperatures està motivada per quatre factors clau: l'ús d'aliatges metàl·lics resistents a altes temperatures (com ara l'acer inoxidable 316L, Inconel 625 o Hastelloy C276), l'aplicació d'un material de cara tèrmicament estable (grafit expandit o mica), la compressió i recuperació controlada, la compressió i la recuperació mínima de la junta dentada i la dilatació mínima entre els dents materials de brida. A diferència de les juntes toves (per exemple, cautxú o PTFE) que s'estoven, s'arrosseguen o s'oxiden a temperatures elevades, el nucli metàl·lic d'una junta dentada manté la seva forma i força de segellat. Les serradures, quan es comprimeixen, formen una sèrie de línies de segellat ajustades que bloquegen eficaçment els camins de fuites, fins i tot sota cicles tèrmics severs. En aquest article exhaustiu, analitzarem la ciència dels materials, la geometria del disseny i les característiques de rendiment que fan el metalljuntes dentadesl'opció preferida per al segellat a alta temperatura. També proporcionarem especificacions tècniques detallades, directrius d'aplicació i dades de rendiment del món real de l'àmplia experiència de la nostra fàbrica.
La base de qualsevol junta dentada d'alta temperatura és el seu nucli metàl·lic. A diferència dels materials orgànics o elastomèrics, que es descomponen o s'oxiden a temperatures relativament baixes (normalment per sota dels 200-250 °C), els aliatges metàl·lics d'alt rendiment conserven les seves propietats mecàniques i resistència a la corrosió a temperatures de fins a 850 °C o fins i tot superiors. A lesNingbo Kaxite Sealing Materials Co., Ltd., oferim una gamma de materials de nucli metàl·lic, cadascun seleccionat per les seves característiques específiques de temperatura i resistència a la corrosió. Per a la majoria d'aplicacions d'alta temperatura, recomanem acers inoxidables austenítics (per exemple, 304, 316L) per a temperatures de fins a 600 °C i aliatges a base de níquel (Inconel 625, Incoloy 825) per a temperatures de fins a 850 °C o en ambients altament corrosius. El nucli metàl·lic proporciona la integritat estructural necessària per mantenir la tensió de la junta sota la càrrega del cargol de la brida, fins i tot quan la brida i la junta experimenten una expansió tèrmica.
Propietats clau dels materials del nucli metàl·lic utilitzats a les nostres juntes serrades:
L'elecció del material del nucli metàl·lic és crucial per aconseguir la vida útil desitjada. Per exemple, en una aplicació de refineria amb temperatures de funcionament de 500 °C i un medi de procés corrosiu que conté compostos de sofre, especificaríem el nucli Inconel 625, que ofereix una resistència excepcional tant a l'oxidació com a la sulfuració. En una línia de vapor d'una central elèctrica que funciona a 540 °C, sovint n'hi ha prou amb un nucli d'acer inoxidable 316L amb cara de grafit. La nostra fàbrica realitza una anàlisi rigorosa del material per a cada aplicació, tenint en compte la temperatura de funcionament, la pressió i la corrosivitat mitjana, per recomanar el nucli metàl·lic òptim. També realitzem proves metal·lúrgiques, incloent anàlisis de duresa, tracció i mida del gra, a cada lot de material de nucli metàl·lic per garantir el compliment de les especificacions ASTM.
Per il·lustrar la diferència pràctica, considereu un estudi de cas d'una planta petroquímica que utilitzava una junta de nucli d'acer al carboni en un servei a 550 °C. La junta va fallar després de 6 mesos a causa de l'oxidació i la pèrdua de gruix. Després de canviar a la nostra junta dentada d'acer inoxidable 316L amb cara de grafit, la vida útil de la junta es va estendre a més de 4 anys, sense pèrdua mesurable de segellabilitat. Aquesta durabilitat es tradueix directament en una reducció de parades de manteniment, una millora de la seguretat de la planta i uns costos operatius totals més baixos. La nostra fàbrica de Kaxite manté una base de dades completa de dades de rendiment del material, que ens permet seleccionar el nucli metàl·lic òptim per a cada aplicació d'alta temperatura.

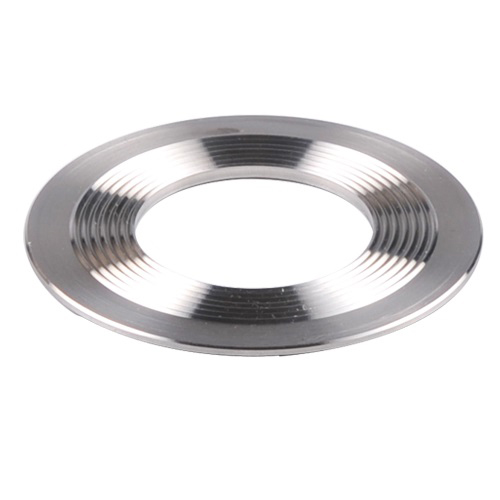

El disseny dentat (o acanalat) de les juntes dentades metàl·liques no és només una característica estructural, sinó que és un facilitador clau del rendiment de segellat a alta temperatura. Les serradures concèntriques de les cares de la junta compleixen múltiples funcions: concentren la càrrega del cargol en bandes circumferencials estretes, creant esforços de segellat unitaris elevats (fins a 500-700 MPa) que s'incorporen a la superfície de la brida i proporcionen un segellat eficaç. També permeten l'expansió radial i la contracció de la junta durant el cicle tèrmic sense provocar una relaxació excessiva de l'estrès. A més, les serradures actuen com a múltiples barreres de segellat independents, de manera que si una dentada es veu compromesa, les serradures adjacents encara mantenen el segellat. Aquesta redundància és especialment valuosa en aplicacions d'alta temperatura on el cicle tèrmic pot provocar el moviment de la brida i el moviment de la junta.
Característiques clau per millorar el rendiment del disseny dentat a les nostres juntes serrades:
La nostra fàbrica realitza proves exhaustives per optimitzar la geometria de la serralada per a diferents aplicacions. Hem provat profunditats de dent de 0,15 mm a 0,3 mm i passos (distància entre dents) d'1,0 mm a 2,0 mm, per determinar la combinació òptima per a intervals específics de temperatura i pressió. La nostra junta dentada estàndard té una profunditat de serratge de 0,25 mm i un pas d'1,5 mm, que hem trobat que ofereixen el millor equilibri de rendiment de segellat i resistència al dany per aixafament. També oferim una opció de "serrat fi" amb un pas d'1,0 mm per a aplicacions que requereixen taxes de fuites extremadament baixes, com ara servei de buit o manipulació de gasos tòxics.
Un exemple real d'un escalfador d'unitat de cru de refineria, que funciona a 480 °C i amb cicles tèrmics diaris, demostra el valor del disseny dentat. Les juntes planes originals de grafit van fallar en 3 mesos, a causa d'una relaxació severa i una explosió. Després d'instal·lar les nostres juntes dentades amb nucli de 316L i cara de grafit, la vida útil es va ampliar a 3 anys. L'enginyer de la planta va assenyalar que les juntes dentades van mantenir el seu segell fins i tot després que les brides s'haguessin passat de l'ambient a 480 ° C més de 100 vegades, confirmant la capacitat del disseny d'acomodar el moviment tèrmic. A Ningbo Kaxite Sealing Materials Co., Ltd., continuem perfeccionant la nostra geometria de serralada i els materials de cara per satisfer les demandes en evolució de les aplicacions de segellat d'alta temperatura.
Ningbo Kaxite Sealing Materials Co., Ltd. fabrica una àmplia gamma de juntes serrades per a aplicacions d'alta temperatura, alta pressió i corrosives. La nostra línia de productes inclou mides estàndard i personalitzades, amb diversos materials de nucli metàl·lic i materials de cara. La taula següent resumeix les especificacions tècniques clau dels nostres models de juntes dentades més populars, que s'utilitzen àmpliament a les indústries petroquímices, energètiques i de refinació a tot el món. La nostra fàbrica pot produir juntes amb diàmetres de 10 mm a 5000 mm i gruixos de 2 mm a 6 mm, per satisfer els requisits específics del projecte.
| Model | Material bàsic | Material de cara | Interval de temperatura (°C) | Pressió màxima (bar) | Profunditat de serrat (mm) | Gruix (mm) | Taxa de fuites (ml/min) |
| KS-304-G | Acer inoxidable 304 | Grafit expandit | -200 a 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | Acer inoxidable 316L | Grafit expandit | -200 a 600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Acer inoxidable 316L | PTFE (per a mitjans corrosius) | -200 a 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Grafit expandit | -200 a 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Grafit expandit | -200 a 850 | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-316L-M | Acer inoxidable 316L | Mica (aïllament d'alta temperatura) | -200 a 650 | 400 | 0.20 | 2.5, 3.5 | < 0,04 |
A més de les ofertes estàndard, la nostra fàbrica ofereix una gamma d'opcions personalitzades per abordar reptes específics d'alta temperatura. Oferim juntes dentades amb un nucli "flexible" (per exemple, un nucli metàl·lic ondulat) per a aplicacions que requereixen una major compressibilitat, o amb un dentat de "perfil de lleva" per a superfícies de brida irregulars. També podem aplicar un recobriment antiadherent (com ara PTFE o níquel) al parament per evitar l'adhesió de la junta a les brides, que és especialment valuós per a connexions cargolades que necessiten desmuntatges periòdics.
El control de qualitat és primordial en el nostre procés de fabricació. Cada junta dentada s'inspecciona per a la consistència de la profunditat de serratge mitjançant la mesura òptica, la planitud mitjançant una placa de superfície de granit i els defectes visuals sota il·luminació d'alta intensitat. També realitzem una prova de fuites d'heli en mostres aleatòries de cada lot, aconseguint taxes de fuites inferiors a 10^-6 mbar·l/s per a aplicacions crítiques. La nostra fàbrica de Ningbo Kaxite Sealing Materials Co., Ltd. ofereix un informe de prova complet amb cada comanda, incloses les certificacions de materials, els resultats de la inspecció dimensional i les dades de la taxa de fuites. Aquesta transparència i compromís amb la qualitat garanteixen que les nostres juntes serrades ofereixen el rendiment i la fiabilitat requerits en entorns d'alta temperatura.
Fins i tot la junta dentada millor dissenyada pot fallar prematurament si no s'instal·la i es manté correctament. Les aplicacions d'alta temperatura imposen reptes únics a la instal·lació de la junta: s'ha de tenir en compte l'expansió tèrmica, el parell del cargol s'ha de controlar amb precisió per evitar la sobrecompressió o la baixa compressió, i la junta i les brides han d'estar lliures de contaminants que puguin causar oxidació o atac químic a temperatures elevades. A Ningbo Kaxite Sealing Materials Co., Ltd., hem desenvolupat una guia completa d'instal·lació i manteniment basada en dècades d'experiència de camp. Seguir aquestes directrius pot allargar la vida útil de les juntes serrades entre un 50 i un 100 per cent, reduint significativament els costos de manteniment de la planta i les parades no planificades.
Pràctiques clau d'instal·lació i manteniment de juntes dentades en serveis d'alta temperatura:
Un estudi de cas d'una central elèctrica a Europa il·lustra l'impacte d'una instal·lació adequada. La planta havia experimentat avaries freqüents de les juntes serrades en una línia de vapor sobreescalfada (550 °C, 120 bar). Una anàlisi va demostrar que les fallades es van deure a un parell de perns no uniforme i a una preparació inadequada de la superfície de la brida. Després d'implementar les nostres directrius d'instal·lació, incloses la neteja de superfícies, les eines de torsió calibrades i un procediment de retorsió posterior a l'escalfament, la vida útil de la junta va augmentar d'una mitjana de 8 mesos a més de 4 anys. El director de la planta va informar que el cost del programa d'instal·lació era inferior al cost d'una parada no planificada, posant de manifest el retorn de la inversió en pràctiques d'instal·lació adequades.
La nostra fàbrica ofereix formació in situ i supervisió d'instal·lació per a projectes crítics. També oferim una calculadora de retorque que té en compte els coeficients d'expansió tèrmica específics dels materials de la brida i la junta, per determinar l'interval òptim de re-parell. A més, recomanem emmagatzemar les juntes serrades en un entorn net i sec, allunyat d'atmosferes corrosives i utilitzar-les durant la seva vida útil (normalment 2 anys per a les juntes amb cara de grafit). Seguint aquestes bones pràctiques, els operadors de plantes poden maximitzar el rendiment i la vida útil de les seves juntes serrades en serveis d'alta temperatura.
Pregunta 1: Es poden reutilitzar les juntes dentades metàl·liques després d'estar exposades a altes temperatures?
Resposta: En general, no recomanem reutilitzar les juntes dentades després d'haver estat en servei, especialment a altes temperatures. El material de revestiment (grafit o mica) pateix una deformació plàstica durant la compressió inicial, que no es pot recuperar completament. La reutilització de la junta pot provocar una tensió de segellat insuficient i un augment del risc de fuites. Tanmateix, en algunes aplicacions de baixa pressió i baixa temperatura, una inspecció visual pot permetre la reutilització si el material de cara no mostra danys. Per a serveis d'alta temperatura, recomanem sempre utilitzar una junta dentada nova per garantir un segellat fiable. La nostra fàbrica ofereix serveis de reacondicionament de juntes de nucli metàl·lic on es pot substituir el material de cara, però el nucli s'ha d'inspeccionar per deformació o corrosió.
Pregunta 2: Quina és la temperatura màxima de funcionament d'una junta metàl·lica dentada amb cara de grafit?
Resposta: La temperatura màxima de funcionament continu per a una junta dentada amb cara de grafit expandit depèn de l'entorn. En una atmosfera oxidant (aire), la temperatura màxima sol ser de 550 °C, ja que el grafit començarà a oxidar-se a temperatures més altes. En una atmosfera inert o reductora, el grafit es pot utilitzar fins a 850 °C. Per a temperatures superiors a 550 °C en condicions d'oxidació, recomanem utilitzar un revestiment de mica o un segell metall a metall (sense cara) per a les nostres juntes serrades. La nostra fàbrica ofereix gràfics detallats de temperatura per a cada material de cara per ajudar-vos a seleccionar l'opció adequada per al vostre entorn específic.
Pregunta 3: Com es comparen les juntes dentades metàl·liques amb les juntes en espiral per a aplicacions d'alta temperatura?
Resposta: Tant les juntes serrades com les juntes en espiral són excel·lents per a aplicacions d'alta temperatura, però tenen característiques diferents. Les juntes dentades ofereixen un segellat més hermètic a temperatures més altes i són menys propenses a l'afluixament de la bobina sota el cicle tèrmic. També tenen una major resistència a l'explosió i s'instal·len més fàcilment en brides irregulars. Les juntes espirals, en canvi, són més flexibles i poden adaptar-se a una desalineació més gran de la brida. La nostra fàbrica de Ningbo Kaxite Sealing Materials Co., Ltd. recomana juntes dentades per a serveis crítics, d'alta temperatura i d'alta pressió on la fiabilitat és primordial, i juntes de bobina en espiral per a aplicacions menys exigents on els danys a la brida són una preocupació.
Pregunta 4: Es poden utilitzar juntes dentades metàl·liques en serveis de buit a altes temperatures?
Resposta: Sí, les juntes dentades són adequades per a serveis de buit a altes temperatures, sempre que el material de cara sigui estable en condicions de buit (per exemple, grafit o mica). El nucli metàl·lic proporciona la integritat estructural necessària per suportar la pressió atmosfèrica externa, mentre que les serradures asseguren un segellat hermètic fins i tot a baixes pressions internes. Per a aplicacions al buit, recomanem un pas de serrat fi (1,0 mm) i un revestiment de grafit d'alta qualitat amb característiques de baixa desgasificació. La nostra fàbrica ha subministrat juntes dentades per a forns de buit d'alta temperatura que funcionen a 800 °C i 10^-5 mbar, amb excel·lents resultats.
Pregunta 5: Quines certificacions té Ningbo Kaxite Sealing Materials Co., Ltd. per a les seves juntes dentades metàl·liques?
Resposta: Les nostres juntes dentades es fabriquen sota les normes ISO 9001:2015 (Gestió de la qualitat) i ISO 14001:2015 (Gestió ambiental). També disposem de la certificació TA-Luft (VDI 2440) per a les juntes de baixes emissions, i complim amb els requisits d'ASME B16.20 i API 607 de seguretat contra incendis. Les nostres juntes són provades per laboratoris independents de tercers per complir amb les normes ASTM, incloent ASTM F112 per a fuites i ASTM F36 per compressibilitat. Oferim un conjunt complet de certificats de prova i traçabilitat de material amb cada enviament, garantint el compliment total dels estàndards internacionals més estrictes.
La idoneïtat de les juntes dentades metàl·liques per a entorns d'alta temperatura es basa en la seva selecció de material robusta, una geometria dentada enginyosa i un rendiment provat en cicles tèrmics. El nucli metàl·lic proporciona la força i l'estabilitat tèrmica necessàries, els materials de cara (grafit o mica) proporcionen conformabilitat i resistència química, i les serradures creen múltiples línies de segellat d'alta tensió que mantenen la integritat malgrat el moviment de la brida i la relaxació del cargol. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha perfeccionat la fabricació de juntes serrades durant dues dècades, oferint una àmplia gamma de materials i configuracions per satisfer les demandes de les aplicacions d'alta temperatura més severes. El nostre compromís amb la qualitat, la innovació i l'assistència al client garanteix que les nostres juntes proporcionin un segellat fiable i durador a les refineries, centrals elèctriques i instal·lacions de processament químic a tot el món.
Esteu davant d'una aplicació de segellat d'alta temperatura difícil?Poseu-vos en contacte amb Ningbo Kaxite Sealing Materials Co., Ltd. avuiper a una consulta integral de juntes. Proporcioneu la vostra temperatura de funcionament, pressió, medi i detalls de brida, i el nostre equip d'enginyers recomanarà el material i el disseny òptims de la junta dentada. Oferim mostres gratuïtes per a proves, preus competitius i lliurament ràpid a qualsevol lloc.Sol·liciteu ara la vostra mostra gratuïta de junta dentada i el paquet de dades tècniques a Ningbo Kaxite Sealing Materials Co., Ltd. i assegureu-vos de la seguretat i la fiabilitat del vostre sistema d'alta temperatura.
