En el vast i variat panorama del segellat industrial, pocs productes han demostrat la resistència de la junta d'anell de ferro tou. Si bé els aliatges exòtics, els polímers avançats i els materials compostos han sorgit al llarg de les dècades, la junta d'anell de ferro tou segueix sent una solució ideal per als enginyers i professionals del manteniment d'innombrables indústries. La seva popularitat continuada no és una qüestió d'inèrcia o falta d'innovació; és un testimoni d'una combinació única de propietats que el fan excepcionalment adequat per a una àmplia gamma d'aplicacions industrials generals.

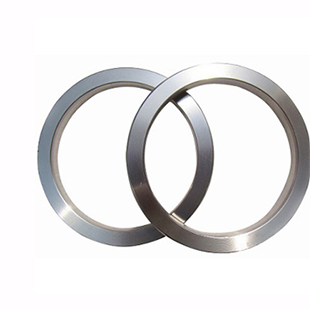

L'atractiu perdurable de la junta de junta d'anell de ferro tou rau en la seva senzillesa i eficàcia. ElJunta de junta d'anellés un element de segellat metàl·lic, típicament octogonal o ovalat de secció transversal, dissenyat per ser utilitzat en connexions amb brides amb solcs coincidents. Quan es comprimeix, la junta de l'anell de ferro tou es deforma plàsticament, creant un segell estanc de metall a metall. Aquest disseny s'ha demostrat durant més d'un segle d'ús en serveis de vapor, aigua, gas i petroli. La seva popularitat es basa en la fiabilitat, la versatilitat i la rendibilitat. Aquest article ofereix una anàlisi tècnica exhaustiva de la junta d'unió d'anell de ferro tou, examinant les seves propietats del material, els mecanismes de segellat, el rang d'aplicació i les raons per les quals segueix sent una opció preferida per als enginyers en entorns industrials generals. També parlarem dels paràmetres tècnics específics que defineixen el seu rendiment i dels criteris de selecció que garanteixen la seva aplicació efectiva.
Per entendre per què la junta d'unió d'anell de ferro tou segueix sent popular, primer hem d'entendre el seu disseny fonamental i principi de segellat. La junta de junta d'anell és un element de segellat metàl·lic mecanitzat amb precisió, que normalment presenta una secció transversal octogonal o ovalada. S'utilitza conjuntament amb brides que tenen una ranura coincident, coneguda com a brida d'unió d'anell (brida RTJ). El disseny està estandarditzat sota ASME B16.20 i API 6A, que defineixen les dimensions, els materials i els requisits de prova per a les juntes de junta d'anell.
El mecanisme de segellat de la junta de junta d'anell es basa en el principi de deformació plàstica. Quan els cargols de la brida estan estrets, la junta es comprimeix a la ranura de la brida. El material de ferro tou, sent relativament suau i dúctil, es deforma plàsticament, fluint per omplir les petites irregularitats de les superfícies de les ranures. Aquesta deformació crea un segell metall a metall molt eficaç, amb el material de la junta que s'ajusta al perfil de la ranura. El segell resultant és capaç de suportar altes pressions i temperatures. La clau és la suavitat del material de ferro, que permet que es deformi sense esquerdar-se, i la duresa del material de la brida, que proporciona una contra-superfície rígida contra la qual es pressiona la junta.
El disseny de la junta de junta d'anell ofereix diversos avantatges inherents. En primer lloc, el segell metall a metall proporciona una taxa de fuites molt baixa, el que el fa adequat per a aplicacions on les fuites són inacceptables. En segon lloc, el disseny és molt resistent a l'explosió, ja que la junta està bloquejada mecànicament a la ranura. En tercer lloc, el disseny és relativament senzill d'instal·lar i mantenir, amb valors de parell estàndard per a l'estrenyiment dels cargols. La geometria de la junta, sigui octogonal o ovalada, influeix en la distribució de la pressió de segellat. El disseny octogonal proporciona una línia de segellat més positiva, mentre que el disseny oval s'utilitza sovint en aplicacions més antigues o de baixa pressió. A lesNingbo Kaxite Sealing Materials Co., Ltd.,Fabriquem juntes de junta d'anell tant en dissenys octogonals com ovals, utilitzant materials de ferro tou d'alta qualitat per garantir un rendiment de segellat fiable en una varietat d'aplicacions industrials.
La taula següent resumeix les característiques clau del disseny i els principis de segellat de la junta RTJ de ferro tou.
| Característica | Descripció | Benefici |
| Forma de la junta | Secció transversal octogonal o ovalada | Proporciona una línia de segellat definida; millora la concentració de la força de segellat |
| Material de la junta | Ferro tou (acer baix en carboni, 0,05-0,15% C) | Permet que la deformació plàstica ompli les irregularitats de la superfície; proporciona una alta eficiència de segellat |
| Mecanisme de segellat | Contacte metall amb metall mitjançant deformació plàstica | Crea un segell hermètic, resistent a l'explosió |
| Ranura de la brida | Ranura d'unió d'anell estàndard (ASME B16.20) | Assegura la compatibilitat amb brides estàndard RTJ |
| Càrrega del cargol | S'aplica mitjançant cargols de brida per comprimir la junta | Crea la força de segellat; facilita la deformació i el segellat |
La senzillesa del disseny de la junta de junta d'anell, combinada amb la seva robusta capacitat de segellat, l'han convertit en una opció fiable durant dècades. El seu ús continuat és un testimoni de l'eficàcia d'aquesta solució d'enginyeria, que s'ha perfeccionat amb anys d'aplicació pràctica. El material de ferro tou, amb les seves propietats específiques de material, és fonamental per a aquest èxit.
Les propietats del material del ferro tou són la clau de la seva eficàcia com a material de junta de junta d'anell. El terme "ferro tou" en aquest context es refereix a un acer baix en carboni, normalment amb un contingut de carboni del 0,05% al 0,15%. Aquest baix contingut en carboni confereix al material la seva suavitat i ductilitat característiques. Les propietats específiques que el fan adequat per a les juntes d'anell són la seva baixa duresa, alta ductilitat, resistència moderada a la tracció i bona resistència a la corrosió.
El ferro tou es caracteritza per la seva baixa duresa, normalment en el rang de 90-120 a l'escala de duresa Brinell (HB). Aquesta suavitat permet que la junta es deformi plàsticament sota la càrrega del cargol aplicada, cosa que li permet adaptar-se a la superfície de la ranura de la brida i crear un segell hermètic. La ductilitat del material assegura que es deformarà sense esquerdar-se ni trencar-se. La resistència a la tracció del ferro tou és moderada, normalment oscil·lant entre 350 i 450 MPa. Això proporciona força suficient per resistir les forces d'extrusió que es poden produir durant el funcionament d'alta pressió. La seva resistència a la corrosió és generalment adequada per a la majoria de fluids industrials, encara que no és adequat per a entorns altament corrosius.
En el context de les juntes de junta d'anells, les propietats específiques del material es defineixen per normes, com ASME B16.20. La norma especifica la composició i la duresa acceptables per a les juntes de ferro tou, assegurant que el material sigui consistent i fiable. El material ha d'estar lliure de defectes com laminacions, esquerdes o inclusions que puguin comprometre el segellat. A Kaxite, provem i inspeccionem acuradament els nostres materials de ferro tou per assegurar-nos que compleixen els estrictes requisits d'aquests estàndards. Els nostres processos de control de qualitat inclouen proves de duresa, proves de tracció i inspecció visual per verificar que el material és adequat per a l'aplicació prevista.
La taula següent resumeix les propietats clau del material del ferro tou que s'utilitza a les juntes d'anell.
| Propietat | Valor típic | Importància |
| Contingut de carboni | 0,05 - 0,15% | Determina la suavitat i la ductilitat |
| Duresa (Brinell HB) | 90-120 | Permet la deformació plàstica; garanteix la segellabilitat |
| Límit de rendiment | 200 - 280 MPa | Tensió mínima necessària per a la deformació |
| Resistència a la tracció | 350 - 450 MPa | Resisteix l'extrusió i manté la integritat estructural |
| Elongació | 25-35% | Indica ductilitat; capacitat de deformar-se sense esquerdar-se |
| Resistència a la corrosió | Moderat | Adequat per a aplicacions industrials generals |
La selecció de ferro tou com a material de junta és una opció d'enginyeria deliberada. La seva combinació de propietats (suavitat, ductilitat i resistència moderada) el converteix en un material de segellat eficaç per a una àmplia gamma d'aplicacions industrials generals. La capacitat del material per adaptar-se a la superfície de la ranura és fonamental per a la seva eficàcia, i la seva resistència a l'extrusió garanteix que el segell es mantingui intacte sota pressió. Aquest equilibri de propietats ha demostrat ser efectiu durant moltes dècades d'ús, per la qual cosa és una opció fiable i de confiança.
El rendiment de les juntes d'anell de ferro tou en aplicacions industrials generals es caracteritza per diversos atributs clau. Aquests inclouen la fiabilitat del segellat, la resistència a la pressió i la temperatura, la facilitat d'instal·lació i la compatibilitat amb una àmplia gamma de fluids. Aquestes característiques de rendiment són les principals raons per les quals la junta continua sent popular entre els enginyers i professionals del manteniment.
La fiabilitat del segellat és sens dubte la característica de rendiment més important. La capacitat de la junta de ferro tou de deformar-se plàsticament i adaptar-se a la ranura de la brida crea un segell molt eficaç. Aquest segell és resistent a l'explosió, fins i tot en condicions d'alta pressió, i és capaç de mantenir una baixa taxa de fuites durant períodes prolongats. El segell metall a metall també és robust i resistent a la fatiga, el que el fa adequat per a aplicacions amb cicles tèrmics. El material de ferro tou és resistent a l'atac químic de molts fluids industrials comuns.
Una altra característica clau de rendiment és la seva resistència a la pressió i la temperatura. Les juntes de junta d'anell de ferro tou es poden utilitzar a pressions de fins a 2500 psi i temperatures de fins a 550 °C (1000 °F), depenent de l'aplicació. Aquest ampli rang operatiu els fa adequats per a un ampli espectre de serveis industrials. La força del material i la resistència a la fluïdesa són crítiques per mantenir el segell a temperatures i pressions elevades. La capacitat de la junta per mantenir la seva integritat en aquestes condicions és essencial per a la fiabilitat a llarg termini.
La facilitat d'instal·lació és un altre factor que contribueix a la seva popularitat. La junta de junta d'anell és relativament senzilla d'instal·lar, amb valors de parell estàndard per a l'estrenyiment dels cargols. La junta s'insereix a la ranura de la brida i els cargols s'ajusten al parell especificat. El procés d'instal·lació és senzill i no requereix eines ni habilitats especialitzades. Aquesta facilitat d'instal·lació redueix el temps de treball i la possibilitat d'errors d'instal·lació.
La compatibilitat amb una àmplia gamma de fluids és un altre avantatge clau. El ferro tou és compatible amb un ampli espectre de fluids industrials, com ara vapor, aigua, petroli, gas natural i molts productes químics. Aquesta versatilitat el converteix en una opció pràctica per a moltes aplicacions, ja que es pot utilitzar en una varietat de serveis sense requerir diferents materials de juntes. Això és especialment beneficiós per a plantes amb múltiples serveis i emmagatzematge limitat de diferents tipus de juntes.
La taula següent resumeix les característiques de rendiment clau de les juntes d'anell de ferro tou.
| Característica de rendiment | Descripció | Benefici d'aplicació industrial |
| Fiabilitat del segellat | La deformació plàstica crea un segell eficaç metall a metall | Baixes taxes de fuites, segellat fiable |
| Resistència a la pressió | Capaç de segellar a pressions de fins a 2500 psi | Apte per a aplicacions d'alta pressió |
| Resistència a la temperatura | Capaç de segellar a temperatures de fins a 550 °C | Apte per a aplicacions d'alta temperatura |
| Facilitat d'instal·lació | Instal·lació senzilla amb valors de parell estàndard | Redueix el temps de treball i els possibles errors |
| Compatibilitat amb fluids | Compatible amb una àmplia gamma de fluids industrials | Versàtil i pràctic per a moltes aplicacions |
| Durabilitat | Resistent a la fatiga i al cicle tèrmic | Llarga vida útil i manteniment reduït |
Aquestes característiques de rendiment, combinades amb la seva rendibilitat, fan que la junta de junta d'anell de ferro tou sigui una opció popular per a l'ús industrial general. La seva fiabilitat i versatilitat garanteixen que es mantindrà una solució de confiança per a aplicacions de segellat en un futur previsible.
La junta de junta d'anell de ferro tou s'utilitza en una àmplia gamma d'aplicacions industrials generals, en moltes indústries diferents. La seva versatilitat és un factor clau per a la seva popularitat duradora. La junta es troba habitualment a la indústria del petroli i del gas, on s'utilitza en vàlvules, brides i sistemes de canonades. També s'utilitza a la indústria petroquímica, a les refineries i a les plantes químiques. A la indústria de generació d'energia, s'utilitza en sistemes de vapor, calderes i turbines. La junta també s'utilitza en la indústria del tractament d'aigües i aigües residuals, així com en els sectors de la mineria i la construcció. La seva capacitat de proporcionar un segell fiable en una àmplia varietat de serveis és un avantatge important.
En el sector del petroli i el gas, la junta de junta d'anell de ferro tou s'utilitza sovint en equips de capçal de pou, arbres de Nadal i línies de flux. La seva capacitat de suportar altes pressions i temperatures el fa adequat per a aquestes aplicacions exigents. A la indústria petroquímica, s'utilitza en connexions amb brides en plantes de procés, on ha de segellar contra una àmplia gamma de productes químics i fluids de procés. La seva versatilitat significa que es pot utilitzar amb una varietat de materials de brida i dissenys de brida.
A la indústria de generació d'energia, la junta de junta d'anell de ferro tou s'utilitza en sistemes de vapor d'alta temperatura, on la seva capacitat de suportar el cicle tèrmic és fonamental. També s'utilitza en sistemes d'aigua de refrigeració i altres serveis auxiliars. La seva fiabilitat i llarga vida útil el converteixen en una solució rendible per a aquestes aplicacions exigents. En la indústria de l'aigua i les aigües residuals, la junta s'utilitza en canonades i plantes de tractament, on la seva resistència a la corrosió i la seva facilitat d'instal·lació són valuoses.
La taula següent ofereix exemples de les aplicacions específiques de les juntes d'anell de ferro tou en diverses indústries.
| Indústria | Aplicacions típiques | Per què Soft Iron RTJ és adequat |
| Petroli i gas | Equips de cap de pou, vàlvules, línies de flux, brides | Resistència a alta pressió i temperatura, segellat fiable |
| Petroquímica | Plantes de procés, reactors, intercanviadors de calor | Versatilitat en resistència química, capacitat d'alta pressió |
| Generació d'energia | Sistemes de vapor, calderes, turbines, sistemes de refrigeració | Capacitat d'alta temperatura, resistència al cicle tèrmic |
| Aigua i aigües residuals | Conduccions, depuradores, estacions de bombeig | Resistència a la corrosió, facilitat d'instal·lació |
| Mineria i Construcció | Conduccions de purins, brides d'equips | Durabilitat, rendibilitat |
A Ningbo Kaxite Sealing Materials Co., Ltd., fabriquem juntes de junta d'anell de ferro tou per a una àmplia gamma d'indústries. La nostra fàbrica està equipada amb equips d'inspecció i mecanitzat de precisió per garantir que les nostres juntes d'anell compleixen els estàndards de qualitat més alts. Entenem que cada indústria té els seus propis requisits específics i oferim una gamma de juntes d'anells per satisfer aquestes necessitats. El nostre compromís amb la qualitat i la fiabilitat ens ha convertit en un proveïdor de confiança de moltes empreses industrials líders. L'ús generalitzat de juntes de juntes d'anell de ferro tou en aquestes diverses indústries és un testimoni del seu rendiment i fiabilitat provats.
Les especificacions tècniques i els paràmetres de qualitat de les juntes d'anell de ferro tou estan definits per diversos estàndards internacionals. El més important d'ells és ASME B16.20, que cobreix les juntes metàl·liques per a les brides de canonades. Aquesta norma especifica les dimensions, els materials i els requisits d'assaig per a les juntes d'anell. L'adhesió a aquesta norma és essencial per garantir que la junta és compatible amb la brida i proporciona el rendiment de segellat requerit. Altres estàndards rellevants inclouen API 6A (per a equips de cap de pou) i DIN 2696 (estàndard europeu).
Les especificacions tècniques clau per a una junta de junta d'anell de ferro tou inclouen les dimensions de la junta, la duresa, l'acabat superficial i la composició del material. Les dimensions de la junta es defineixen per la mida de la brida, la classe de pressió i l'estil de la junta (octogonal o ovalada). Les dimensions es controlen amb precisió per garantir un ajustament adequat a la ranura de la brida. La duresa de la junta de ferro tou ha d'estar dins d'un rang especificat per garantir una deformació i un segellat adequats. L'acabat superficial de la junta també és fonamental per al segellat, ja que ha de ser prou llisa per proporcionar un bon segellat però amb una rugositat controlada per facilitar l'assentament inicial.
La taula següent resumeix les especificacions tècniques clau i els paràmetres de qualitat d'una junta típica d'anell de ferro tou.
| Paràmetre | Especificació | Criteris d'acceptació |
| Estàndard | ASME B16.20 | Compliment de dimensions i materials estàndard |
| Estil de junta | Octogonal o Oval | Especificat pel disseny i aplicació de la brida |
| Material | Ferro tou (acer baix en carboni) | 0,05-0,15% Contingut de carboni |
| Duresa (Brinell HB) | 90-120 HB | Assegura una deformació i un segellat adequats |
| Acabat superficial (Ra) | 1,6-3,2 μm | Proporciona una superfície de segellat consistent |
| Dimensions de la junta | Segons ASME B16.20 | Les dimensions precises garanteixen un ajustament adequat a la ranura de la brida |
| Inspecció visual | Sense defectes (esquerdes, laminacions, inclusions) | Assegura la integritat material |
| Certificat de compliment | Proporcionat amb cada comanda | Documenta el compliment de les especificacions i estàndards de qualitat |
A Ningbo Kaxite Sealing Materials Co., Ltd., inspeccionem rigorosament les nostres juntes d'anell de ferro tou per assegurar-nos que compleixen aquestes especificacions. El nostre procés de control de qualitat inclou la verificació de materials, proves de duresa, inspecció dimensional i inspecció visual. També proporcionem un certificat de compliment de cada comanda, documentant la qualitat de les juntes. Aquest compromís amb la qualitat garanteix que les nostres juntes d'anells funcionin de manera fiable en les aplicacions industrials més exigents.
Pregunta 1: Quina diferència hi ha entre les juntes d'unió d'anell octogonal i oval?
Resposta: La diferència principal entre les juntes ovalades i les juntes d'anell és la forma de la secció transversal. La junta octogonal té una superfície plana superior i inferior amb costats angulats, mentre que la junta ovalada té una secció transversal arrodonida. El disseny octogonal proporciona una línia de segellat més positiva i requereix una càrrega de cargol més baixa per al segellat, mentre que el disseny oval s'utilitza sovint en aplicacions més antigues o de baixa pressió. Tots dos dissenys estan definits per ASME B16.20 i s'utilitzen habitualment en aplicacions industrials. A Ningbo Kaxite Sealing Materials Co., Ltd., fabriquem els dos tipus de juntes d'anell per satisfer els requisits específics dels nostres clients.
Pregunta 2: Quin és el rang de temperatura i pressió de les juntes d'anell de ferro tou?
Resposta: Les juntes d'anell de ferro tou es poden utilitzar a temperatures de fins a 550 °C (1000 °F) i pressions de fins a 2500 psi, depenent de l'aplicació específica i del disseny de la brida. Els límits de temperatura i pressió estan definits per estàndards de la indústria com ASME B16.5 i B16.34. Els límits reals depenen del material utilitzat i del disseny de la brida. Per a aplicacions que requereixen temperatures o pressions més altes, altres materials com l'acer inoxidable o els materials d'aliatge poden ser més adequats.
Pregunta 3: Les juntes d'unió d'anell de ferro tou són adequades per utilitzar-les en entorns corrosius?
Resposta: No es recomanen les juntes d'anell de ferro tou per a entorns altament corrosius, ja que el material és susceptible a la corrosió. Per a aplicacions que involucren productes químics corrosius, solucions àcides o alcalines o aigua salada, es prefereix un material més resistent a la corrosió com l'acer inoxidable, Inconel o Monel. A Ningbo Kaxite Sealing Materials Co., Ltd., oferim juntes de junta d'anell en una varietat de materials per adaptar-se a diferents aplicacions.
Pregunta 4: Com puc determinar la mida correcta d'una junta d'anell per a la meva brida?
Resposta: La mida correcta d'una junta de junta d'anell ve determinada per la mida de la brida i la classe de pressió, tal com es defineix a ASME B16.5 o altres normes aplicables. La mida de la junta s'identifica normalment per la mida nominal de la canonada (NPS) i la classe de pressió (per exemple, classe 150, 300, 600, etc.). La junta també ha de coincidir amb la mida i la forma de la ranura de la brida. Consultar la norma rellevant o les especificacions del fabricant de la brida és la manera recomanada d'identificar la mida correcta.
Pregunta 5: Quina és la vida útil esperada d'una junta d'anell de ferro tou?
Resposta: La vida útil esperada d'una junta de junta d'anell de ferro tou depèn de les condicions d'aplicació, incloses la temperatura, la pressió i la naturalesa corrosiva del fluid. En condicions de servei normals i amb una instal·lació adequada, una junta de junta d'anell de ferro tou pot proporcionar un servei fiable durant molts anys, sovint superant la vida útil del propi equip. La vida útil de la junta generalment està limitada pels efectes del cicle tèrmic i la corrosió, però amb un manteniment adequat i una inspecció periòdica, la junta es pot utilitzar durant períodes prolongats.
La junta de junta d'anell de ferro suau continua sent una opció popular per a l'ús industrial general perquè ofereix una combinació única de fiabilitat de segellat, versatilitat i rendibilitat. El seu disseny senzill però eficaç, basat en la deformació plàstica del material de ferro tou, crea un segell de metall a metall fiable que pot suportar altes pressions i temperatures. La compatibilitat de la junta amb una àmplia gamma de fluids industrials i la seva facilitat d'instal·lació la converteixen en una opció pràctica per a moltes aplicacions. El seu historial provat de rendiment fiable l'ha convertit en una solució de confiança a les indústries de petroli i gas, petroquímica, generació d'energia, tractament d'aigua i altres indústries.
Les especificacions tècniques i els paràmetres de qualitat definits pels estàndards de la indústria asseguren la consistència i la fiabilitat de les juntes d'anell de ferro tou. En adherir-se a aquests estàndards i mantenir un rigorós control de qualitat, fabricants com Ningbo Kaxite Sealing Materials Co., Ltd. asseguren que les seves juntes compleixin els nivells més alts de rendiment i seguretat. La popularitat duradora de la junta de junta d'anell de ferro tou és un testimoni de la seva fiabilitat i eficàcia, i continuarà sent una solució de segellat valuosa durant els propers anys.
