A la indústria petroquímica, una fuita d'una sola brida en un hidrocracker d'alta pressió pot provocar una parada d'emergència que costa més de 500.000 dòlars al dia en producció perduda. En una central elèctrica, una fuita de vapor a la brida d'entrada d'una turbina pot forçar una interrupció forçada que dura dies. No són esdeveniments rars. Són la conseqüència directa de fallades de segellat i representen una de les fonts més importants de manteniment no planificat i pèrdua de producció a la indústria pesant. El component central d'aquest repte és la junta. I entre les juntes, un disseny ha demostrat ser excepcionalment eficaç per prevenir aquests costosos errors: la junta de junta d'anell.
La junta de junta d'anell és un element de segellat metàl·lic que s'utilitza en aplicacions d'alta pressió i alta temperatura on la fiabilitat no és negociable. A diferència de les juntes suaus, que es basen en la compressibilitat per crear un segell, la junta de junta d'anell crea un segell mitjançant un contacte precís metall a metall entre la junta i la ranura de les cares de la brida. Aquest disseny proporciona un segell resistent a l'explosió, altament resistent al cicle tèrmic i capaç de suportar pressions que destruirien altres tipus de juntes. El resultat és una reducció espectacular del manteniment no planificat i la pèrdua de producció. En aquest article s'explicarà com ho aconsegueix la junta d'anell, examinant el seu disseny, materials, instal·lació i rendiment en els entorns industrials més exigents. A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica ha estat fabricantJuntes de junta d'anelldurant més de dues dècades, i hem vist de primera mà com la junta adequada pot transformar la fiabilitat d'una planta.
Una junta de junta d'anell és un anell de segellat de metall sòlid que està mecanitzat a dimensions precises i dissenyat per encaixar en una ranura corresponent mecanitzada a les cares de la brida. La junta és normalment ovalada o octogonal en secció transversal i està disponible en una gamma de mides estàndard definides per API 6A i ASME B16.20. Quan els cargols de la brida estan estrets, la junta es comprimeix entre les dues cares de la ranura. El metall es deforma lleugerament, creant un segell hermètic de contacte de línia. Això és fonamentalment diferent d'una junta suau, que es basa en la compressibilitat del material per omplir les imperfeccions de la superfície de la brida. La junta de junta d'anell es basa en la geometria precisa de la ranura i la junta per crear un segell robust i fiable.
L'avantatge clau de la junta de junta d'anell és la seva resistència a l'explosió. En una junta suau, l'element de segellat està limitat entre les cares de la brida, però no està bloquejat mecànicament al seu lloc. Si la pressió interna supera la força de compressió dels cargols, la junta es pot expulsar de l'articulació, un fenomen conegut com a esclat. Es tracta d'una fallada catastròfica que allibera el fluid del procés i pot causar lesions o la mort. La junta de l'anell no pot explotar perquè està atrapada mecànicament a la ranura. La ranura actua com un recipient de contenció i la junta es comprimeix dins d'ella. Fins i tot si es perd la càrrega del cargol, la junta roman al seu lloc, mantenint un segell. Aquesta és una característica de seguretat crítica en aplicacions d'alta pressió.
La taula següent compara les característiques de disseny i les característiques de rendiment de les juntes d'anell i les juntes suaus.
| Característica | Junta de junta d'anell | Junta suau (fulla) |
| Mecanisme de segellat | Línia de contacte metall a metall | Compressió de material tou |
| Resistència a l'explosió | Excel·lent (atrapat mecànicament) | Pobre (es pot extruir) |
| Classificació de pressió | Fins a 10.000 psi (690 bar) | Fins a 1.000 psi (69 bar) |
| Classificació de temperatura | Fins a 1.000 °C (segons el material) | Fins a 500 °C (segons el material) |
| Reutilitzabilitat | No recomanat | No recomanat |
| Aplicacions típiques | Caps de pou, canonades, refineries, centrals elèctriques | Tuberia industrial general, sistemes de baixa pressió |

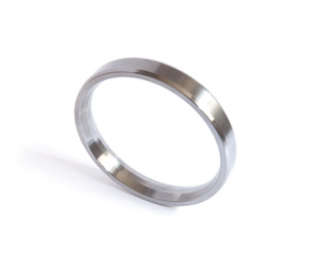

El disseny de la junta de junta d'anell està estandarditzat per garantir la intercanviabilitat. Els estils més comuns són el tipus R (oval o octogonal), el tipus RX (per a pressions més altes) i el tipus BX (per a pressions extremadament altes). Cada estil té una geometria de ranura i una classificació de pressió específiques. A lesNingbo Kaxite Sealing Materials Co., Ltd., fabriquem els tres estils en una varietat de materials per satisfer els requisits de diferents aplicacions.
El segell metall a metall d'una junta de junta d'anell és la clau de la seva capacitat per evitar l'explosió i les fuites. Quan els cargols de la brida estan estrets, la junta es comprimeix contra les cares de la ranura. El contacte inicial és un contacte de línia: la superfície corba de la junta es troba amb la superfície plana de la ranura. A mesura que augmenta la càrrega del cargol, el metall a la línia de contacte es deforma plàsticament, creant una àrea de contacte més àmplia. Aquesta deformació es limita a una regió molt petita i crea un segell que és alhora hermètic i resistent. El segell és estanc perquè el contacte metall amb metall elimina els buits microscòpics que permetrien escapar el fluid. És resistent perquè la deformació elàstica de la junta i de la brida permet que la junta s'adapti a petits moviments sense perdre el contacte.
La geometria de la ranura és fonamental per al rendiment del segell. La ranura es mecanitza a un angle precís (normalment 23 ° per a les juntes tipus R) i una profunditat. Quan la junta es comprimeix, l'acció de falca de la ranura obliga el material de la junta a un contacte estret amb les cares de la ranura. Això crea un segell que es torna més ajustat a mesura que augmenta la pressió. Això es coneix com un segell energitzat per pressió. Com més gran sigui la pressió interna, més força es veurà la junta contra les cares de la ranura i més ajustat es farà el segell. Això és el contrari d'una junta suau, que es pot forçar fora de l'articulació per alta pressió. La taula següent mostra la relació entre la pressió interna i la força de segellat per a una junta de junta d'anell.
| Pressió interna (bar) | Força de segellat (N/mm) | Estrès de contacte (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
El segell energitzat per pressió és el que fa que la junta de junta de l'anell sigui tan eficaç per prevenir l'explosió. Fins i tot si la càrrega del cargol es redueix a causa de l'expansió o relaxació tèrmica, la pressió interna continua energitzant el segell. Aquesta és una característica de seguretat crítica en aplicacions d'alta pressió. A la nostra fàbrica, provem tots els lots de juntes d'anell per verificar el seu rendiment de segellat a pressió. Utilitzem una plataforma de prova hidràulica que aplica pressió interna a una brida de prova i mesura la taxa de fuites. Les nostres juntes assoleixen constantment taxes de fuites que estan molt per sota dels límits permesos de l'API 6A i ASME B16.20.
El material a partir del qual està feta una junta de junta d'anell determina la seva capacitat de suportar les condicions corrosives i tèrmiques de l'aplicació. Una junta feta amb el material incorrecte fallarà prematurament, provocant un manteniment no planificat i una pèrdua de producció. Els materials més comuns per a les juntes d'anell són ferro tou, acer baix en carboni, acer inoxidable (304, 316, 321) i aliatges exòtics com Inconel, Monel i Hastelloy. Cada material té un rang específic de temperatura i resistència a la corrosió. La selecció del material s'ha de basar en el fluid de procés, la temperatura de funcionament i la vida útil requerida.
El ferro tou és el material més econòmic i és adequat per a aplicacions a baixa temperatura i no corrosives. L'acer baix en carboni s'utilitza per a aplicacions una mica més exigents. L'acer inoxidable 304 i 316 són els cavalls de batalla de la indústria, oferint una bona resistència a la corrosió i resistència a altes temperatures. L'acer inoxidable 321 està estabilitzat amb titani per evitar la corrosió intergranular a altes temperatures. Inconel i Monel s'utilitzen en els ambients més agressius, com els que contenen clorurs o vapor d'alta temperatura. La taula següent proporciona una guia sobre els límits de temperatura i corrosió dels materials comuns de junta de junta d'anell.
| Material | Màx. Temperatura (°C) | Resistència a la corrosió | Aplicacions típiques |
| Ferro tou | 400 | Pobre | Serveis de baixa pressió, no corrosius |
| Acer baix en carboni | 500 | Fira | Tuberia industrial general |
| Acer inoxidable 304 | 700 | Bé | La majoria de serveis de refineries i petroquímics |
| Acer inoxidable 316 | 800 | Molt bé | Ambients corrosius, vapor d'alta temperatura |
| Acer inoxidable 321 | 900 | Molt bé | Aplicacions d'alta temperatura |
| Inconel 625 | 1.000 | Excel·lent | Temperatura extrema, altament corrosiu |
| Monel 400 | 800 | Excel·lent | Ambients que contenen clorur |
La selecció del material correcte és una decisió d'enginyeria crítica. Una junta que no sigui resistent al fluid del procés es corroirà, perdent la seva capacitat de segellat i potencialment contaminant el procés. Una junta que no estigui classificada per a la temperatura de funcionament s'estovarà o s'arrossegarà, perdent la seva precàrrega i permetent fuites. A Kaxite, treballem estretament amb els nostres clients per seleccionar el material òptim per a cada aplicació. Mantenim una base de dades completa de compatibilitat de materials i podem oferir recomanacions específiques en funció de les condicions del procés. Aquest servei és una de les maneres d'ajudar els nostres clients a reduir el manteniment no planificat i les pèrdues de producció.
La junta de junta d'anell més duradora del món fallarà si no s'instal·la correctament. La instal·lació és un factor crític per a la fiabilitat del segell. Els errors d'instal·lació més habituals són: reutilitzar una junta que ja s'ha comprimit, danyar la junta durant la manipulació, no netejar la ranura i aplicar un parell desigual del cargol. Cadascun d'aquests errors pot conduir a un fracàs prematur. La instal·lació correcta és un procés sistemàtic que s'ha de seguir amb cura.
El primer pas és inspeccionar la junta i la ranura. La junta ha d'estar lliure de defectes com ara rascades, abolladures o corrosió. La ranura ha d'estar neta, seca i lliure de residus o material de junta antic. Qualsevol dany a la ranura es transferirà a la junta, impedint un segellat adequat. El segon pas és instal·lar la junta a la ranura. La junta s'ha de manipular amb cura per evitar danys. S'ha de col·locar a la ranura i comprovar-ho per assegurar-se que està ben col·locat. El tercer pas és alinear les brides. Les brides han de ser paral·leles i alineades dins de les toleràncies especificades. La desalineació provocarà una càrrega desigual de la junta i pot provocar fuites.
El quart pas és apretar els cargols. Això s'ha de fer en estrella o en creu, en múltiples passades, per garantir una càrrega uniforme. El parell final del cargol ha de ser segons les especificacions del fabricant de la brida. És essencial l'ús d'una clau dinamométrica calibrada. La taula següent ofereix un resum dels passos d'instal·lació i els punts clau a comprovar.
| Pas | Acció | Comprovació de claus |
| 1 | Inspeccioneu la junta i la ranura | Sense defectes, net i sec |
| 2 | Instal·leu la junta a la ranura | Assegut correctament |
| 3 | Alineeu les brides | Paral·lel i centrat |
| 4 | Premeu els cargols amb un patró d'estrella | Passades múltiples, fins i tot parell |
| 5 | Comprovació final del parell | Segons especificació |
A la nostra fàbrica, proporcionem instruccions detallades d'instal·lació amb cada junta de junta d'anell que enviem. També oferim formació en instal·lació in situ per als nostres clients. El nostre equip tècnic està disponible per ajudar-vos amb qualsevol dubte d'instal·lació. Seguint aquests procediments, els nostres clients poden assegurar-se que les seves juntes d'unió d'anell ofereixen la fiabilitat a llarg termini que és essencial per reduir el manteniment no planificat i les pèrdues de producció.
El cost total de propietat (TCO) d'una junta de junta d'anell inclou el preu de compra inicial, el cost d'instal·lació, el cost de manteniment i el cost de la fallada. Tot i que el preu de compra inicial d'una junta de junta d'anell és superior al d'una junta tova, el TCO sovint és més baix perquè la junta de junta d'anell dura més i falla amb menys freqüència. Una sola fallada d'una junta tova pot costar centenars de milers de dòlars en producció perduda, mentre que una junta de junta d'anell pot evitar aquesta fallada. La taula següent proporciona una comparació del TCO d'una junta de junta d'anell i una junta suau durant un període de 10 anys.
| Component del cost | Junta de junta d'anell | Junta suau |
| Preu de compra inicial (per unitat) | $50 | 10 $ |
| Nombre de substitucions (10 anys) | 2 | 6 |
| Cost total de compra | 100 $ | $60 |
| Mà d'obra d'instal·lació (10 anys) | $200 | $600 |
| Cost de la fallada (10 anys) | $0 | 50.000 dòlars |
| Cost total de propietat | $300 | 50.660 dòlars |
La taula mostra que el TCO de la junta de junta d'anell és significativament inferior al de la junta tova, malgrat el preu de compra inicial més elevat. Els estalvis provenen del nombre reduït de substitucions, la menor mà d'obra d'instal·lació i l'eliminació dels costos de fallada. Aquest és l'argument econòmic per utilitzar les juntes d'anell en aplicacions d'alta pressió i alta temperatura. El cost d'una sola fallada supera amb escreix el cost de la junta mateixa. A Ningbo Kaxite Sealing Materials Co., Ltd., ajudem els nostres clients a calcular el TCO de les seves solucions de segellat. Creiem que la junta de junta d'anell és la solució més rendible per a aplicacions exigents.
Pregunta 1: es pot reutilitzar una junta de junta d'anell després d'haver-la comprimit?
Resposta: No, no s'ha de reutilitzar una junta de junta d'anell. Un cop comprimida la junta, ha patit una deformació plàstica i s'ha endurit. Reutilitzar-lo no proporcionarà un segell fiable. La junta s'ha de substituir cada cop que s'obre la brida. Aquesta és una pràctica de seguretat crítica. A Ningbo Kaxite Sealing Materials Co., Ltd., recomanem que els nostres clients tinguin un inventari adequat de juntes de recanvi per assegurar-se que no tinguin la temptació de reutilitzar una junta en cas d'emergència.
Pregunta 2: Com puc seleccionar el material correcte per a una junta de junta d'anell?
Resposta: La selecció del material depèn del fluid del procés, la temperatura de funcionament i la resistència a la corrosió requerida. Per a aplicacions a baixa temperatura i no corrosives, n'hi ha prou amb ferro tou o acer baix en carboni. Per a la majoria d'aplicacions de refineries i petroquímiques, es recomana l'acer inoxidable 304 o 316. Per a aplicacions d'alta temperatura o altament corrosives, poden ser necessaris aliatges exòtics com Inconel o Monel. El nostre equip tècnic pot proporcionar recomanacions específiques en funció de les condicions del vostre procés.
Pregunta 3: Quina diferència hi ha entre una junta de junta d'anell de tipus R, RX i tipus BX?
Resposta: El tipus R és la junta estàndard ovalada o octogonal que s'utilitza en la majoria d'aplicacions. El tipus RX té una geometria modificada que proporciona un segellat més eficaç a pressions més altes. El tipus BX està dissenyat per a pressions extremadament altes i té un disseny alimentat per pressió. Cada tipus té una geometria específica de la ranura i una classificació de pressió. La nostra fàbrica fabrica els tres tipus, i podem ajudar-vos a seleccionar el correcte per a la vostra aplicació.
Pregunta 4: Com puc saber si una junta d'unió d'anell s'ha fet malbé?
Resposta: una junta de junta d'anell danyada pot tenir rascades, abolladures o corrosió visibles. També pot estar deformat fora de la rodona o tenir una secció transversal aplanada. Si hi ha algun d'aquests signes, no s'ha d'utilitzar la junta. Fins i tot un petit defecte pot impedir que la junta segeixi correctament. Inspeccioneu sempre la junta amb cura abans de la instal·lació.
Pregunta 5: Quina és la pressió màxima d'una junta de junta d'anell?
Resposta: La pressió màxima d'una junta de junta d'anell depèn del tipus i del material. Les juntes tipus R solen tenir una capacitat de 5.000 psi (345 bar). Les juntes tipus RX tenen una capacitat de 10.000 psi (690 bar). Les juntes tipus BX tenen una capacitat de 15.000 psi (1.034 bar) o més. El valor de pressió real també depèn de la capacitat de la brida i de la càrrega del cargol. La nostra fàbrica pot proporcionar classificacions de pressió específiques per a cada tipus de junta i material.
La junta de junta d'anell és un component crític en l'esforç per reduir el manteniment no planificat i les pèrdues de producció en sistemes industrials d'alta pressió. El seu segellat metall a metall, el seu disseny alimentat per pressió i la seva resistència a l'explosió la converteixen en la solució de segellat més fiable per a aplicacions exigents. Mitjançant la selecció del material correcte, instal·lant correctament la junta i seguint un programa de manteniment preventiu, els operadors de la planta poden eliminar pràcticament els errors relacionats amb la junta. El resultat és un temps de funcionament més elevat, menors costos de manteniment i un entorn de treball més segur.
A Ningbo Kaxite Sealing Materials Co., Ltd., la nostra fàbrica fa més de dues dècades que fabriquen juntes d'anell. Oferim una gamma completa de juntes estàndard i personalitzades en una varietat de materials. El nostre equip tècnic està disponible per ajudar-vos amb la selecció de materials, formació en instal·lació i anàlisi de fallades. Ens comprometem a ajudar els nostres clients a aconseguir els més alts nivells de fiabilitat i seguretat en les seves operacions.
Poseu-vos en contacte amb Ningbo Kaxite Sealing Materials Co., Ltd. avuiper obtenir més informació sobre les nostres juntes d'anell i com poden reduir el vostre manteniment no planificat i la pèrdua de producció.
